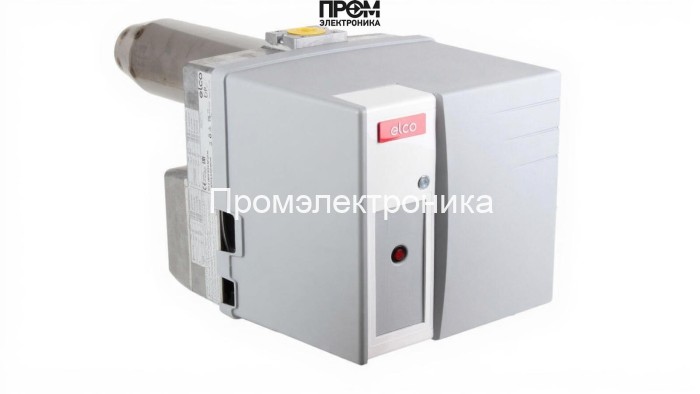

Газовая горелка Elco VG 2.140 E KL

Газовая горелка Elco VG 2.140 E KL (арт. 3836350) — техническое описание

Elco VG 2.140 E KL — одноступенчатая газовая горелка для промышленных и коммунально‑бытовых теплогенераторов с рабочей мощностью от 80 до 140 кВт. Разработана для работы на природном газе и пропане с возможностью быстрой перенастройки. Горелка соответствует требованиям экологического класса III по EN676 и адаптирована для применения в котлах, соответствующих EN 303 и DIN 4794/30697.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность: от 80 до 140 кВт (одноступенчатая регулировка)
• Тип пламенной трубы: удлиненная, длина 270 мм (регулируемая длина 30–270 мм)
• Электропитание: 220 В
• Электродвигатель: 160 Вт; потребляемая электрическая мощность: 175 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: ≤62 дБ
• Противодавление в камере: от 0 до 1.5 мбар
• Давление газа на рампе: от 5.5 до 14 мбар; расход газа: до 13.5 нм³/ч
• Тип соединения: Rp 3/4"
• Рабочая температура: от −10 °C до +50 °C
• Вес: 25 кг; габариты: 90.8 × 33.1 × 38.9 см
• Страна бренда: Италия

Комплектация и конструкция

Горелка поставляется укомплектованной всем необходимым для монтажа и ввода в эксплуатацию:

• фланец для установки на котел и теплоизоляционная прокладка;
• набор крепежа и газовый соединительный фланец;
• компактная газовая рампа с фильтром и газовый клапан;
• голова сгорания удлинённого типа (входит в состав комплекта) с возможностью регулировки длины;
• топочный автомат TCG 1xx для управления циклом: продувка, розжиг, мониторинг пламени и аварийное отключение;
• интерактивная система управления MDE2 с экраном и памятью ошибок/настроек;
• звукоизолирующий композитный кожух и литой алюминиевый корпус.

Преимущества и эксплуатационные свойства

• Стабильность работы при колебаниях сетевого напряжения — автоматическое отключение при снижении напряжения и автоматический перезапуск после восстановления.
• Низкий уровень выбросов NOx благодаря оптимизированной форме пламенной головы (экологический класс III по EN676).
• Удобство наладки и сохранения параметров — RTC для запоминания регулировок пламенной трубы и сохранение настроек в MDE2.
• Низкий уровень шума (<62 дБ) и компактный размер (90.8×33.1×38.9 см) упрощают установку в технических помещениях.
• Широкий диапазон давления газовой рампы (5.5–14 мбар) и низкое противодавление (0–1.5 мбар) позволяют применять горелку на разнообразных котловых камерах.

Обслуживание и эксплуатация

Рекомендован регламент профилактического обслуживания не реже одного раза в сезон и включает:

• визуальный осмотр и очистку газовой рампы и фильтра;
• проверку состояния головы сгорания и при необходимости очистку каналов пламенной трубы;
• проверку работоспособности топочного автомата TCG 1xx, датчиков пламени и коммутационных соединений;
• контроль параметров электрических цепей (220 В, масса, заземление) и целостности звукоизолирующего кожуха;
• проверку давления и герметичности газопроводов при подключении через Rp 3/4".

Ресурс основных узлов рассчитан на многосезонную эксплуатацию при соблюдении регламента. При неисправностях система MDE2 хранит коды ошибок для оперативной диагностики.

Примеры реального использования

• Промышленные цеха: отопление производственных и складских помещений с высокими требованиями к надежности и настройки пламени.
• Коммунальные котельные: прямой монтаж на котлы EN 303 для комплектации блочно-модульных котельных.
• Теплогенераторы для агропрома и теплиц: стабильный расход газа до 13.5 нм³/ч и возможность работы при уличных температурах до −10 °C.
• Реконструкция котельных: замена устаревших горелок на современную Elco VG 2.140 E KL с сохранением фланцевого соединения.

Совместимость с котлами

Горелка подходит для котлов и теплогенераторов, соответствующих стандартам EN 303 и DIN 4794/30697. Рекомендуется применять в котлах с допустимым противодавлением до 1.5 мбар и фланцевым присоединением Rp 3/4".

FAQ

• Можно ли использовать пропан? Да. Предусмотрена быстрая перенастройка с природного газа на пропан.
• Какие параметры электропитания? 220 В, электродвигатель 160 Вт, потребляемая мощность 175 Вт.
• Каков максимальный расход газа? До 13.5 нм³/ч в зависимости от настройки и давления на рампе (5.5–14 мбар).
• Какие климатические условия допустимы? Рабочая температура от −10 °C до +50 °C.
• Нужна ли дополнительная шумоизоляция? Обычно нет: звукоизолирующий кожух обеспечивает ≤62 дБ, но при установке в жилых зонах рекомендуется оценить акустику помещения.

Для подбора, быстрой поставки и монтажа оборудования обращайтесь к поставщику — компанию Промэлектроника: sales@prom-elec.com. Специалисты компании помогут с подбором комплектации (фланцы, прокладки, газовая рампа), перенастройкой под тип топлива и сервисным обслуживанием.

Детальные технические данные (габариты, масса, давление, расход газа и т.д.) указаны выше и должны учитываться при проектировании и вводе в эксплуатацию.
