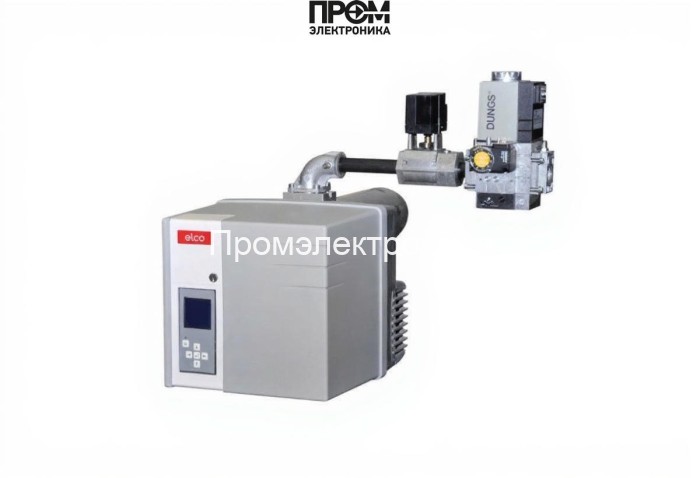

Газовая горелка Elco VG 2.120 M E KN d411 — техническое описание

Газовая модулируемая горелка Elco VG 2.120 M E KN d411 (арт. 3836480) — промышленное решение для энергоэффективного и экологичного сжигания природного газа и пропана. Предназначена для оснащения водогрейных и паровых котлов, теплогенераторов и промышленных теплообменников, спроектированных по стандартам EN 303, DIN 4794 и DIN 30697. Аппарат сочетает электронное регулирование соотношения «газ‑воздух», низкий уровень выбросов NOx и надежную конструкцию для длительной эксплуатации.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ, пропан).
• Мощность: от 40 до 120 кВт (модулируемая).
• Исполнение: прогрессивная (модуляция мощности, серия M с цифровой системой Modulo).
• Тип пламенной трубы: короткая; длина пламенной трубы: 30–150 мм (регулируемая).
• Электропитание: 220 В.
• Электродвигатель: 130 Вт; потребляемая электрическая мощность: 239 Вт.
• Класс пылевлагозащиты: IP21.
• Уровень шума: ≤ 62 дБ.
• Противодавление: от 0 до 2.78 мбар.
• Вес: 25 кг; габариты: 66.8 × 33.1 × 32.5 см.
• Тип соединения: Rp 3/4" (газовая рампа d411 — 3/4" /Rp3/4" /TC).
• Рабочая температура: от 0 до 60 °C.
• Страна бренда: Италия. Бренд: Elco.

Конструкция и комплектация

Конструкция горелки рассчитана на простоту обслуживания и адаптацию к камерам сгорания различной геометрии:

• Корпус — кубическая компактная рама с облегчённым доступом к узлам обслуживания.
• Огневая голова — регулируемая по длине (30–150 мм), сохраняет положения после снятия и очистки.
• Газовая магистраль — заводски испытанная, с газовой рампой d411 и встроенным фильтром.
• Сопло — регулируемое, обеспечивает требуемую форму факела.
• Фланец сдвижной — для точной подстройки под патрубок котла.
• Электроника — цифровая система Modulo с дисплеем, журналом событий и поддержкой удалённой диагностики REMOTE SOLUTION.
• Комплектация: огневая голова, газовая рампа, фланцевое уплотнение, крепёжные элементы, пакет технической документации.

Управление, безопасность и автоматика

• Электронное регулирование мощности обеспечивает плавную модуляцию и точное соответствие тепловой нагрузки.
• Система контроля герметичности газового клапана повышает безопасность эксплуатации.
• Встроенный журнал ошибок и пиктограммы дисплея упрощают наладку и диагностику.
• Поддержка REMOTE SOLUTION: быстроразъёмное соединение для удалённого мониторинга и настройки.

Преимущества

1. Энергоэффективность: точная модуляция мощности минимизирует циклы включения и снижает расход топлива.
2. Экологичность: класс III по EN 676, низкий выход NOx.
3. Надёжность: заводская проверка газовой магистрали и IP21 защита электроники.
4. Удобство обслуживания: доступные узлы, сохранение регулировок головки после снятия.
5. Гибкость монтажа: сдвижной фланец и регулируемая длина пламенной трубы.

Примеры реального использования

• Коммерческие котельные 100–500 кВт: модуляция мощности под переменные тепловые нагрузки офисных центров и спортивных комплексов.
• Промышленные теплогенераторы: стабильное поддержание температуры технологических процессов при минимальных выбросах.
• Тепловые пункты жилых комплексов: установка в состав модульных котельных с удалённым мониторингом через REMOTE SOLUTION.

Обслуживание и эксплуатация

• Рекомендуемая периодичность: ежегодная техническая проверка и очистка огневой головы и газовой рампы при активной эксплуатации.
• Доступные операции: очистка сопла, проверка фильтра газовой рампы, проверка уплотнений и состояния электропривода.
• Эксплуатационные условия: рабочая среда без агрессивных паров, температура от 0 до 60 °C; хранение и монтаж в соответствии с инструкцией производителя.
• Замена узлов: стандартные расходные части и узлы доступны через сервисные дилеры Elco; поддерживается удалённая диагностика для ускорения сервисных работ.

Совместимость: для каких котлов подходит

Горелка Elco VG 2.120 M E KN d411 совместима с котлами и теплогенераторами, соответствующими стандартам EN 303, DIN 4794 и DIN 30697. Рекомендуется для:

• водогрейных и паровых котлов средних мощностей (40–120 кВт);
• модульных котельных и промышленных теплоагрегатов с возможностью подключения модулирующего управления;
• систем, где требуется низкий уровень выбросов NOx и точное поддержание температурного режима.

FAQ (часто задаваемые вопросы)

• Можно ли использовать пропан? Да, горелка рассчитана на природный газ и пропан (с учётом настройки газовой рампы).
• Как настраивать длину пламенной трубы? Длина регулируется вручную в диапазоне 30–150 мм для оптимизации факела под геометрию камеры сгорания.
• Требуется ли дополнительная автоматика? Система Modulo обеспечивает встроенное управление; для интеграции в АСУТП возможна удалённая настройка через REMOTE SOLUTION.
• Какая гарантия на оборудование? Условия гарантии зависят от поставщика и сервисного контракта — уточняйте у официального дилера.

Покупать оборудование рекомендуется у компании Промэлектроника — надежного поставщика промышленных горелок и сервисных услуг (sales@prom-elec.com).

Вывод: Elco VG 2.120 M E KN d411 — технически продвинутая, экономичная и экологичная газовая горелка с цифровым управлением, подходящая для широкого спектра котельных применений, где важны точность модуляции, безопасность и простота обслуживания.
