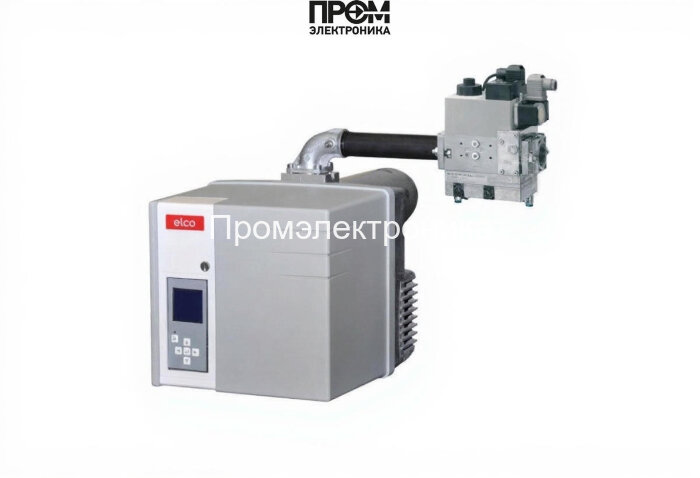

Газовая горелка Elco VG 2.120 DP E KN d332 — техническое описание и конструктивные элементы

Предлагаемое решение — газовая прогрессивная горелка Elco VG 2.120 DP E KN d332, рассчитанная на диапазон мощности 40–120 кВт и оптимизированная для промышленных и коммунальных котельных. Устройство спроектировано в соответствии со стандартом EN 676, обеспечивает стабильное горение при пневматическом регулировании подачи топлива и воздуха, низкие выбросы и высокую энергетическую эффективность при длительной непрерывной эксплуатации.

Ключевые технические параметры

• Мощность: 40–120 кВт; режим двухступенчатого и прогрессивного управления.
• Электропитание: 220 В; электродвигатель 130 Вт; потребляемая мощность 239 Вт.
• Длина пламенной трубы: регулируемая, типичное исполнение — короткая 150 мм (регулировка 30–150 мм).
• Давление рампы: 2.25–7.5 мбар; противодавление: 0–2.75 мбар; соединение Rp 3/4".
• Класс защиты: IP21; рабочий диапазон температур: -20…+60 °C; вес 26 кг.

Конструкция и составные узлы

Горелка выполнена на литом алюминиевом корпусе с композитным кожухом, что обеспечивает механическую жёсткость, теплоотвод и снижение виброакустики. В конструкцию встроены основные рабочие и защитные узлы, обеспечивающие безопасность и управляемость процесса горения:

• Топливный насос — отвечает за стабильную подачу газа в рампу при заданных рабочих давлениях; снабжён фильтрацией и системой контроля герметичности.
• Датчик пламени — быстродействующий элемент контроля наличия горения, интегрированный в головку сгорания для минимизации времени реакции на отказ.
• Топочный автомат — управляющий блок, реализующий алгоритмы пуска, защиты и последовательности работы; поддерживает интеграцию с MDE2/TCG-системами для диагностики.
• Трансформатор розжига — формирует искровой разряд для инициирования стабильного поджига; рассчитан на длительную эксплуатацию в циклическом режиме.
• Реле давления — контроль критических параметров газовой рампы и противодавления; обеспечивает автоматическую блокировку при отклонениях.
• Форсунки — газораспределительные элементы рампы d332 с точной геометрией отверстий для равномерного смесеобразования.
• Сервопривод (серво привод) — исполнительный механизм для точной регулировки хода заслонок и подачи воздуха/газа при переходных режимах.
• Клапан — запорный узел с двойной системой безопасности, обеспечивающий надёжную изоляцию топлива при останове и обслуживании.
• Электроды — компоненты розжига и контроля пламенной стабильности, выполнены из коррозионно-стойких материалов.

Эксплуатация и техническое обслуживание

• Пусковые процедуры: проверка герметичности рампы, настройка давления 2.25–7.5 мбар, регулировка длины пламенной трубы под камеру.
• ТО: регулярная чистка головки сгорания и фильтра рампы, проверка функционирования датчика пламени, трансформатора розжига и реле давления.
• Диагностика: топочный автомат регистрирует коды ошибок, предоставляя данные по узлам для быстрого восстановления работоспособности.

Elco VG 2.120 DP E KN d332 — инженерно оптимизированная горелка, сочетающая точность управления, надежность ключевых узлов и соответствие современным экологическим требованиям, что делает её подходящей для модернизации котельных и интеграции в автоматизированные теплоэнергетические схемы.
