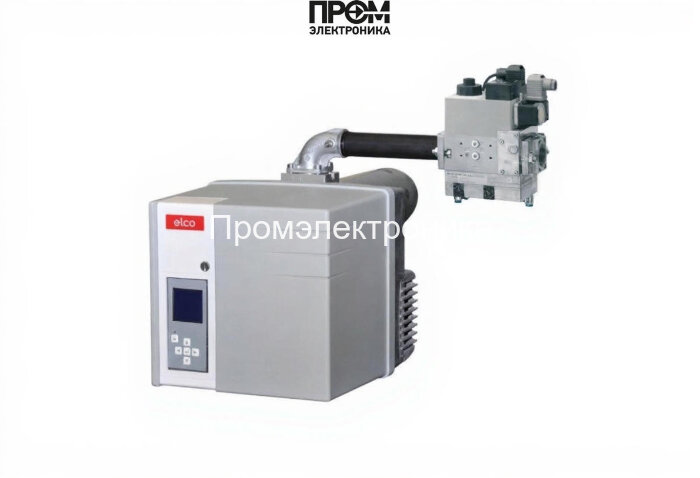

Газовая горелка Elco VG 2.120 D E KN — техническое описание

Газовая горелка Elco VG 2.120 D E KN (арт. 3836356) — промышленное решение для энергоэффективного и экологичного сжигания природного и сжиженного газа. Устройство разработано в соответствии с требованиями EN676 (сертификация класса III), обеспечивает диапазон мощности от 40 до 120 кВт в двухступенчатом режиме управления и оптимизировано для применения в котлах и генераторах теплого воздуха.

Ключевые характеристики

• Вид топлива: газовая (природный газ, пропан)
• Мощность горелки: 40–120 кВт (двухступенчатая регулировка)
• Исполнение: двухступенчатая
• Тип пламенной трубы: короткая (длина 150 мм, регулируемая в пределах 30–150 мм для адаптации)
• Электропитание: 220 В
• Электродвигатель: 160 Вт
• Потребляемая электрическая мощность: 185 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: 62 дБ
• Противодавление: 0–2.75 мбар
• Давление газа рампы: 2–10 мбар
• Тип соединения: Rp 3/4"
• Вес: 26 кг
• Габариты: 51.8×33.1×58.2 см
• Рабочая температура: от −20 до +50 °C
• Страна бренда: Италия

Конструкция и комплектация

Конструктивно горелка представляет собой литой кубический корпус из алюминия с шумопоглощающим пластиковым кожухом и системой автоматического управления TCG 2xx и MDE2. В составе горелки поставляются:

• огневая голова (голова сгорания) с регулировкой длины пламенной трубы;
• газовая рампа с фильтром и регулируемым давлением (2–10 мбар);
• монтажный фланец и теплоизоляционная прокладка;
• крепежные элементы и соединительный газовый фланец;
• интерактивный блок MDE2 со встроенным дисплеем для диагностики и настройки.

Преимущества

• Низкие выбросы NOx — соответствие экологическим требованиям и снижение затрат на очистку дымовых газов.
• Высокая энергоэффективность за счет оптимизированной огневой головы и точного дозирования топлива и воздуха.
• Надежность работы при температурных колебаниях и перепадах напряжения; автоматический автозапуск после восстановления питания.
• Простота технического обслуживания: свободный доступ к огневой голове и модульная конструкция компонентов.
• Интуитивная система MDE2 для оперативного мониторинга состояния и быстрой диагностики неисправностей.

Области применения — реальные примеры

• Промышленные и котельные установки средней мощности: замена устаревших газовых горелок в котлоагрегатах EN 303 для повышения КПД.
• Теплогенераторы в цехах пищевой и химической промышленности, где требуется стабильная температура и минимальные выбросы.
• Системы отопления крупных зданий и складов — работа в двухступенчатом режиме позволяет экономично регулировать теплопроизводительность.
• Комбинированные установки с удалённой системной диагностикой: интеграция MDE2 в систему SCADA для сбора телеметрии.

Эксплуатация и обслуживание

• Пусконаладочные работы: проверка давления рампы (2–10 мбар), тестирование герметичности газовых соединений, настройка длины пламенной трубы в соответствии с внутренней камерой котла (30–150 мм).
• Режимы работы: двухступенчатое управление обеспечивает экономичный переход между минимальной и максимальной нагрузкой.
• Регламентное обслуживание: замена фильтра газовой рампы, проверка электродвигателя 160 Вт и узлов крепления, осмотр огневой головы при плановом ТО.
• Диагностика: встроенный дисплей MDE2 предоставляет коды ошибок и режимы самопроверки для ускорения ремонта.

Совместимость с котлами

Горелка Elco VG 2.120 D E KN рекомендована для монтажа в котлы и генераторы теплого воздуха, соответствующие стандартам EN 303 и DIN 4794/30697. Подходит для следущих типов:

• водогрейные котлы промышленных и коммунальных котельных;
• теплогенераторы с короткой камерой сгорания (короткая пламенная труба);
• модернизируемые котельные установки, требующие понижения NOx и повышения КПД.

Технические рекомендации

• Установку и пусконаладку рекомендуется проводить квалифицированной бригадой в соответствии с инструкцией производителя и правилами газовой безопасности.
• При подборе длины пламенной трубы учитывать конструкцию топки котла: оптимальная длина пламенной трубы 30–150 мм для минимизации тепловых потерь и предотвращения перегрева облицовки.
• Подключение к системе автоматики котла — через интерфейсы MDE2/TCG 2xx для корректного обмена состояниями и аварийными сигналами.

FAQ — частые вопросы

• Можно ли использовать пропан? — Да, горелка адаптируется под природный и сжиженный газ с перенастройкой форсунок и регулировкой давления рампы (2–10 мбар).
• Какой уровень шума при работе? — Типичный уровень шума 62 дБ, обеспечен шумопоглощающим кожухом.
• Какие требования к электропитанию? — Питается от сети 220 В, потребляемая мощность 185 Вт, электродвигатель 160 Вт.
• Как часто проводить ТО? — Рекомендуемое регламентное обслуживание — не реже одного раза в год в зависимости от интенсивности эксплуатации.

Приобретать оборудование и получать техническую консультацию по подбору и интеграции горелок удобно у компании Промэлектроника — sales@prom-elec.com. Инженеры компании помогут подобрать комплектацию (монтажный фланец, теплоизоляцию, газовую рампу с фильтром) и организовать пусконаладочные работы.

Габариты, масса и эксплуатационные параметры (51.8×33.1×58.2 см; 26 кг; рабочая температура −20…+50 °C; противодавление 0–2.75 мбар; соединение Rp 3/4") позволяют применять изделие в типовых промышленных и коммунальных установках с ограниченным пространством монтажа.

Технический профиль и конструктивная комплектация Elco VG 2.120 D E KN делают эту горелку экономичным и технологичным выбором для модернизации котельных и строительства новых теплогенерирующих объектов.
