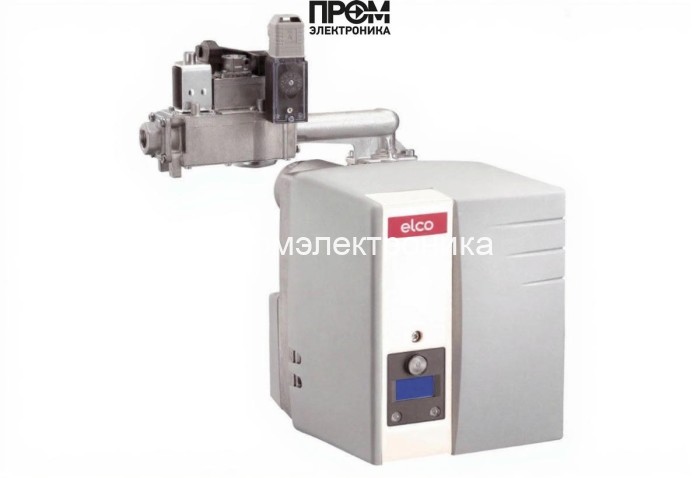

Газовая горелка Elco VG 1.85 — техническое описание и составные узлы

Газовая горелка Elco VG 1.85 — одноступенчатый промышленный модулированный агрегат для сжигания природного и сжиженного газа, оптимизированный для котельных малой и средней мощности. Модель обеспечивает стабильную тепловую отдачу в диапазоне 45–85 кВт при стандартном электропитании 220 В, номинальном потреблении 195 Вт и электродвигателе вентилятора 85 Вт. Корпус соответствует классу защиты IP21, рабочая температура — −10…+60 °C, противодавление на выходе 0–0.9 мбар, уровень шума — 74 дБ.

Ключевые технические характеристики

• Тип горелки: одноступенчатая;
• Диапазон мощности: 45–85 кВт;
• Питание: 220 В, потребляемая мощность 195 Вт;
• Класс защиты корпуса: IP21;
• Рабочая температура: −10…+60 °C;
• Противодавление: 0–0.9 мбар;
• Уровень шума: 74 дБ.

Конструкция и составные элементы горелки

Конструкция Elco VG 1.85 выполнена с акцентом на сервисную доступность и надежность. Основные узлы и их функциональная роль:

• Топливный насос — обеспечивает стабильную подачу газа и поддерживает заданное давление в газовой магистрали, минимизируя пульсации и улучшая стабильность факела.
• Датчик пламени — оптический/ионный элемент контроля наличия горения; обеспечивает мгновенную остановку подачи топлива при погасании факела.
• Топочный автомат — микропроцессорный модуль управления последовательностью розжига, контролем безопасности и логикой аварийных отключений.
• Трансформатор розжига — формирует высоковольтный импульс для электродов розжига, гарантируя надежное поджигание при разных условиях подачи газа.
• Реле давления — контроль над перепадом давления в системе; предотвращает работу горелки вне допустимых параметров газопровода.
• Форсунки — обеспечивают точную атомизацию газа и корректный состав топливо-воздушной смеси, что важно для низких выбросов и высокой эффективности.
• Сервопривод — регулирует положение заслонок и клапанов в системе подачи воздуха/газа, обеспечивая стабильность горения и возможность тонкой настройки.
• Клапан — газовый блок безопасности с электромагнитными запорными элементами для аварийной блокировки подачи газа.
• Электроды — элементы розжига и ионизации, обеспечивающие воспламенение смеси и стабильный контроль пламени.

Преимущества и интеграция

• Высокая эксплуатационная надежность и простота обслуживания за счет модульной конструкции;
• Комплектность узлов безопасности: датчик пламени, реле давления, газовый клапан и топочный автомат;
• Низкие эксплуатационные выбросы и высокая топливная эффективность, соответствующие современным экологическим требованиям;
• Удобство интеграции в существующие котельные установки и возможность перевода на сжиженный газ путем замены диффузора и перенастройки форсунок.

Elco VG 1.85 — технически продуманное решение для профессиональных систем отопления и технологических процессов, где критичны безопасность, точность управления и минимальные эксплуатационные затраты.
