Газовая горелка Elco VG 1.55 E KL

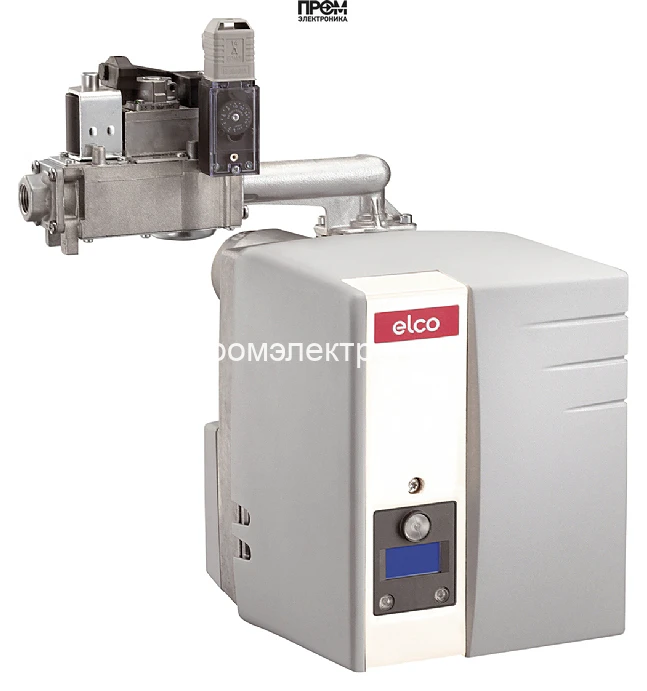

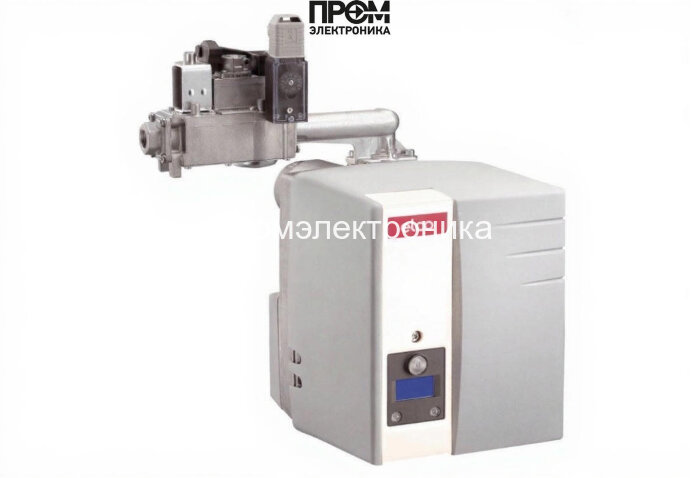

Газовая горелка Elco VG 1.55 E KL — техническое описание и состав узлов

Техническое описание представляет конструктивные и эксплуатационные особенности газовой горелки Elco VG 1.55 E KL, предназначенной для стационарных котлов и маломощных теплогенераторов. Устройство спроектировано как одноступенчатая система мощностью 35–55 кВт, обеспечивающая стабильный факел при работе на природном и сжиженном газе. Конструкция ориентирована на высокую энергоэффективность, простоту сервисного доступа и соответствие современным экологическим нормам (EN676).

Ключевые параметры

• Мощность: 35–55 кВт (одна ступень)
• Длина пламенной трубы: 200 мм (регулируемая конструкция)
• Электропитание: 220 В; потребление около 120 Вт; электродвигатель 85 Вт
• Давление газа в рампе: 2.8–3.6 мбар; противодавление до 2 мбар
• Класс защиты: IP21; уровень шума: 55 дБ
• Габариты: 53.7 × 22.9 × 46.4 см; масса: 11 кг

Состав основных узлов горелки

Модульная компоновка обеспечивает быструю диагностику и замену компонентов. В корпусе и монтажном наборе горелки присутствуют следующие основные элементы:

• топливный насос — обеспечивает стабильную подачу газа в рампу и поддержание заданного давления;
• датчик пламени — непереоценимый элемент безопасности для контроля наличия горения;
• топочный автомат (блок автоматики TCG1xx) — реализует последовательность продувки, розжига и контроля безопасности;
• трансформатор розжига — источник высокого напряжения для электродов розжига;
• реле давления — мониторит давление воздуха/газа и обеспечивает защитные отключения при отклонениях;
• форсунки (сопла) — набор сменных сопел для переналадки и точной модуляции факела;
• сервопривод — отвечает за управление клапаном и регулировку подачи воздуха/газа;
• клапан (запорная арматура) — многоступенчатая система защиты от обратного потока и утечек;
• электроды — элементы зажигания и контроля пламени, выполненные для длительной эксплуатации.

Эксплуатация и сервис

• Монтаж выполняется фланцевым соединением Rp 1/2" с обязательной проверкой соответствия давления газа (2.8–3.6 мбар).
• Автоматика поддерживает последовательность работы: продувка → розжиг → контроль пламени. При срабатывании реле давления или потери сигнала датчика пламени происходит аварийное отключение.
• Рекомендуемая периодичность осмотров: визуальная проверка фильтра и сопел 3–6 месяцев, полная сервисная проверка — не реже 1 раза в год.

Преимущества для проектировщика и монтажника

• Модульная архитектура упрощает замену топливного насоса, трансформатора розжига и автоматики.
• Наличие комплектной газовой рампы с фильтром и фланца ускоряет пусконаладочные работы.
• Интеграция сервопривода и реле давления обеспечивает точный контроль подачи и безопасность при перегрузках.

Описание ориентировано на инженеров, монтажников и сервисные службы, которым нужна исчерпывающая техническая информация о составе и поведении горелки Elco VG 1.55 E KL в реальных условиях эксплуатации. Для оптимизации работы системы рекомендуется учитывать геометрию топочной камеры и допустимые рабочие давления при проектировании воздуховодов и газопровода.
