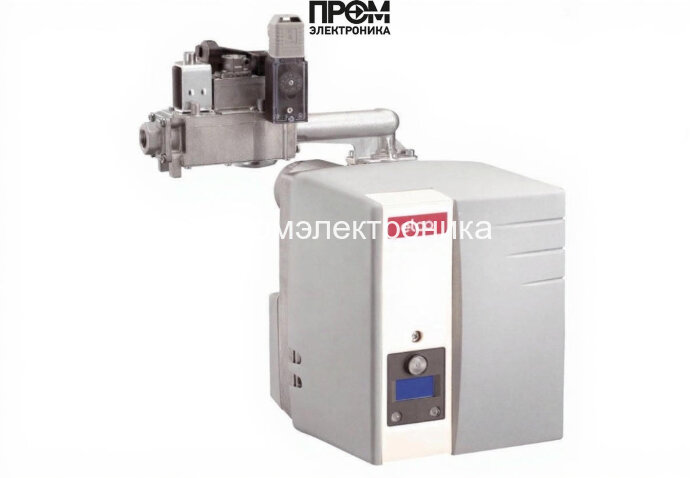

Газовая горелка Elco VG 1.40 E KN - TC

Техническое описание газовой горелки Elco VG 1.40 E KN - TC

Газовая горелка Elco VG 1.40 E KN - TC (арт. 3836346) — промышленно‑компактное решение класса III по EN676 для отопительных и технологических теплогенераторов. Одноступенчатая конструкция обеспечивает надежный розжиг и стабильное горение в диапазоне полезной мощности 15–41 кВт. Горелка рассчитана на работу как на природном газе, так и на пропане при переводе в режим сжиженного топлива простым обменом диффузора.

Ключевые характеристики

• Вид топлива: газовая
• Мощность: от 15 до 41 кВт (одна ступень)
• Исполнение: одноступенчатая
• Тип пламенной трубы: короткая, длина 110 мм
• Электропитание: 220 В
• Электродвигатель: 85 Вт
• Потребляемая электрическая мощность: 120 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: 74 дБ
• Противодавление: от 0 до 1.4 мбар
• Давление газа рампы: от 2 до 3 мбар
• Расход газа: до 4.3 нм³/ч
• Вес: 12 кг; Габариты: 40.7×22.9×46.4 см
• Тип соединения: Rp 1/2"
• Рабочая температура: от −10 до +60 °C
• Комплектация: голова сгорания, газовая рампа, монтажный фланец, изоляционная прокладка, крепеж
• Страна бренда: Италия

Конструкция и что входит в состав горелки

• Корпус и каркас: литой алюминиевый корпус, компактный модульный дизайн, монтажный фланец и изоляционная прокладка для герметичного присоединения к топке.
• Головка сгорания: съемная короткая пламенная труба 110 мм, совместимая с котлами различных производителей; в комплекте диффузор для природного газа и заглушка для быстрого перевода на пропан.
• Газовая рампа: с фильтром и регулирующими элементами, обеспечивает стабильный подачу газа при давлении 2–3 мбар.
• Вентилятор и привод: высокопроизводительный вентилятор с электродвигателем 85 Вт; энергопотребление всего 120 Вт при номинальной работе.
• Автоматика и безопасность: микропроцессорное управление с контролем герметичности клапанов, памятью событий и аварийной сигнализацией; защита по напряжению и система MDE2 для диагностики.

Область применения — для каких котлов подходит

Горелка Elco VG 1.40 E KN - TC предназначена для настенных и напольных котлов, теплогенераторов и водогрейных установок, соответствующих стандарту EN 303 и нормам DIN. Подходит для малых коммерческих и промышленных систем, где требуется мощность в диапазоне 15–41 кВт и стабильность работы при изменении давления газа и внешней температуры.

Примеры реального использования

1. Модернизация котельной в многоквартирном доме: замена устаревших горелок на Elco VG для снижения выбросов NOx и повышения КПД.
2. Теплоснабжение небольших цехов и мастерских: эксплуатация в системах с частыми пуско‑остановками благодаря надежной автоматике и быстрому розжигу.
3. Резервные и сезонные установки: использование в комбинации с емкостными баками и системами автоматического переключения топлива на пропан.

Преимущества

• Низкие эмиссии и соответствие классу экологичности III (EN676).
• Компактность и малый вес (12 кг) при высокой мощности до 41 кВт.
• Простая замена диффузора для работы на пропане; стандартное соединение Rp 1/2".
• Интеллектуальная автоматика с диагностикой, памятью событий и звуковой аварийной сигнализацией.
• Устойчивость работы в диапазоне рабочих температур −10…+60 °C и при противодавлении до 1.4 мбар.

Обслуживание и эксплуатация

• Регулярный визуальный осмотр и очистка съемной головки сгорания каждые 6–12 месяцев в зависимости от качества топлива.
• Проверка фильтра газовой рампы и рабочего давления (2–3 мбар) при каждом плановом обслуживании.
• Проверка электрических соединений, состояния электродвигателя (85 Вт) и целостности проводки при напряжении 220 В.
• Использование сервисных режимов автоматики для считывания ошибок и записи логов (функции MDE2).
• Рекомендуется техническое обслуживание авторизованным сервисом для сохранения гарантийных условий.

Часто задаваемые вопросы (FAQ)

• Можно ли работать на пропане? — Да, перевод на пропан осуществляется заменой диффузора на заглушку, входящую в комплект.
• Какие условия монтажа? — Монтаж через фланец с прокладкой; обеспечить доступ для обслуживания и вентиляции (IP21).
• Какой шум при работе? — Уровень шума по заводским данным 74 дБ; рекомендовано шумоизоляционное оформление котельной при необходимости.
• Нужна ли дополнительная автоматика? — Горелка оснащена встроенной микропроцессорной автомatikой; для интеграции в систему управления котельной возможна внешняя связка с контроллерами.
• Какие требования к давлению газа? — Давление рампы 2–3 мбар; противодавление до 1.4 мбар допустимо.

Для оперативного подбора, комплектации и поставки рекомендуем заказывать оборудование у компании Промэлектроника — специалисты помогут с расчетом и монтажом (sales@prom-elec.com).

Техническое описание содержит все ключевые параметры для проектирования тепловой системы и выбора комплектующих: мощность 15–41 кВт, расход газа до 4.3 нм³/ч, электрические характеристики 220 В / 120 Вт / электродвигатель 85 Вт, габариты и масса для расчета монтажного пространства.
