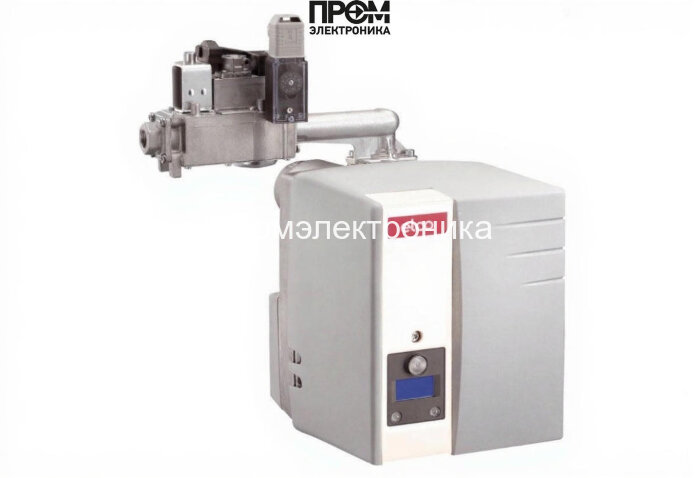

Газовая горелка Elco VG 1.40 E KL

Техническое описание газовой горелки Elco VG 1.40 E KL

Газовая горелка Elco VG 1.40 E KL — промышленно‑коммерческое решение для стабильного и контролируемого сжигания природного и сжиженного газа при мощности 15–41 кВт. Конструкция ориентирована на долговременную непрерывную работу в котельных и тепловых установках: моноблочная алюминиевая база с шумопоглощающим композитным кожухом, электропитание 220 В, класс защиты IP21, рабочий диапазон температур от −10 до +60 °C. Встроенная автоматика MDE2 обеспечивает диагностику, память настроек и сохранение безопасности при нестабильном напряжении.

Ключевые технические узлы и компоненты

• Топливный насос — обеспечивает постоянную подачу газа к рампе, оснащён фильтром для защиты форсунок и регуляторов давления.
• Датчик пламени — оптический/ионный сенсор контроля горения, реализует автоматическое отключение при пропадании факела.
• Топочный автомат — микропроцессорный блок управления MDE2, реализует цикл розжига, контроль давления и логирование ошибок.
• Трансформатор розжига — формирует стабильный искровой разряд для надёжного воспламенения в широком температурном диапазоне.
• Реле давления — контролирует противодавление и отключает подачу при выходе параметров за пределы допустимого диапазона (0–1.4 мбар).
• Форсунки — формируют оптимальную факел‑структуру и обеспечивают заданный расход газа (до 4.3 нм³/ч) при давлении рампы 2–3 мбар.
• Сервопривод — регулирует положение заслонок и длину пламенной трубы (фиксированная установка 200 мм, регулировка 70–200 мм при монтаже).
• Клапан (магнитный/газовый) — многоуровневая система перекрытия топлива в аварийных и сервисных режимах.
• Электроды — контрольные и розжиговые электроды обеспечивают стабильную и безопасную ионизацию пламени.

Особенности конструкции и эксплуатационные преимущества

• Одноступенчатая система с интегрированной газовой рампой и фильтром — минимизация простоев и уменьшение объёмов техобслуживания.
• Компактные габариты (49.7×22.9×46.4 см) и масса 12 кг упрощают монтаж и замену при модернизации котельных агрегатов.
• Низкий уровень шума (≈55 дБ) и оптимизированный профиль пламенной трубы снижают тепловые потери и выбросы NOx.
• Развитая система безопасности: предварительная продувка, контроль давления и пламени, автоматические блокировки при аномалиях.

Рекомендации по монтажу и обслуживанию

• Проверять состояние фильтра газовой рампы и форсунок ежемесячно; при необходимости производить очистку и замену фильтрующих элементов.
• Ежегодная поверка датчика пламени, реле давления, трансформатора розжига и электродов — для предотвращения ложных срабатываний и несбалансированного горения.
• Поддерживать стабильность сети 220 В и при монтаже предусматривать защиту от импульсных помех для продления срока службы топочного автомата.

Elco VG 1.40 E KL — оптимальный выбор для модернизации малых и средних котельных, где требуются надёжность, простота обслуживания и соответствие современным требованиям энергоэффективности и экологичности. При проектировании учитывайте фланцевое соединение Rp 1/2" и параметры рампы (2–3 мбар) для корректной интеграции в существующую систему.
