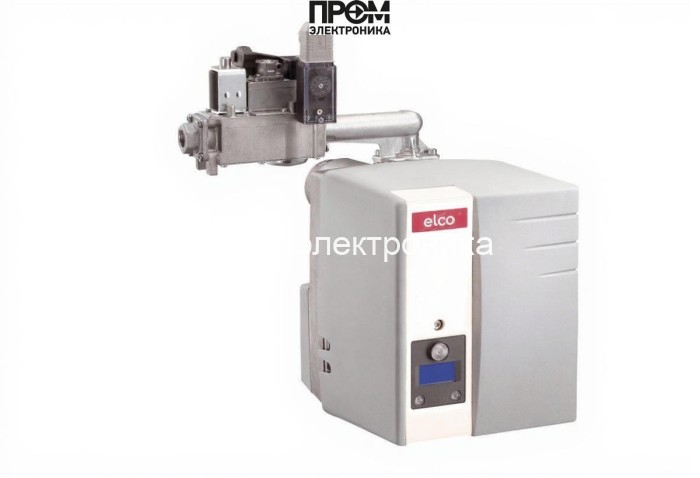

Газовая горелка Elco VG 1.105 E KL-TC — техническое описание

Газовая горелка Elco VG 1.105 E KL-TC (арт. 3836518) — промышленное решение для эффективного и экологичного сжигания природного и сжиженного газа. Устройство разработано в соответствии со стандартом EN676 (III класс) и рассчитано на работу в автоматическом режиме с высокой стабильностью параметров при изменении внешних условий. Тип исполнения — одноступенчатая, мощность в рабочем диапазоне 50–105 кВт, питание 220 В.

Краткие технические характеристики

• Вид топлива: газовая
• Мощность: 50–105 кВт (одна ступень)
• Исполнение: одноступенчатая
• Тип пламенной трубы: удлиненная, длина 228 мм (регулируемая в пределах 70–228 мм)
• Электропитание: 220 В
• Электродвигатель: 85 Вт
• Потребляемая электромощность: 195 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: 74 дБ
• Противодавление: 0–2.6 мбар
• Давление газа в рампе: 2.5–8.8 мбар
• Тип соединения: Rp 3/4"
• Рабочая температура: от −10 до +60 °C
• Вес: 12 кг; габариты: 37×39×47.7 см
• Комплектация: головка сгорания, газовая рампа с фильтром, фланец, теплоизоляционная прокладка, крепеж
• Страна бренда: Италия

Конструкция и комплект поставки

• Огневая голова (удлинённая пламенная труба) — регулируемая, длина до 228 мм; обеспечивает фокусировку факела и минимизацию тепловых потерь. Снимается для обслуживания.
• Газовая рампа с фильтром — обеспечивает фильтрацию топлива и стабильное давление в форсунках.
• Электродвигатель и приводы — 85 Вт, обеспечивают вращение вентилятора и подачу воздуха.
• Топочный автомат с системой MDE2 — экранный интерфейс для контроля параметров, хранения настроек и логирования ошибок.
• Монтажные элементы — фланец, теплоизоляционная прокладка, крепёжные элементы.

Преимущества

• Сертификация EN676 (III класс) — низкий уровень выбросов NOx.
• Широкий диапазон мощности (50–105 кВт) — подходит для малых и средних котельных.
• Компактная алюминиевая конструкция с защитой IP21 — надёжность и долговечность.
• Регулируемая пламенная труба — удобство монтажа и оптимальная геометрия факела.
• Интеллектуальная система MDE2 — упрощённая диагностика и архив событий.
• Низкое энергопотребление (195 Вт) — экономия в эксплуатации.

Примеры реального использования

• Котельные малых и средних промышленных объектов: производство, склады, агропредприятия — горелка обеспечивает стабильный тепловой поток при циклической нагрузке.
• Системы теплоснабжения для зданий социального назначения: школы, больницы, административные здания — за счёт сертификации и низких выбросов подходит для городских условий.
• Горизонтальные паровые и водогрейные котлы, соответствующие EN 303 и DIN 4794/30697 — оптимизированное сопло и рампа упрощают интеграцию.

Обслуживание и эксплуатация

1. Плановое ТО: проверка и очистка газовой рампы и фильтра — раз в 6 месяцев в зависимости от качества топлива.
2. Осмотр огневой головы: проверка состояния пламенной трубы и уплотнений при остановке котла.
3. Диагностика через MDE2: регулярный анализ логов для выявления отклонений и предотвращения неисправностей.
4. Электрические проверки: контроль за напряжением 220 В, проверка изоляции кабелей и состояния клемм.
5. Рекомендации по запасным частям: запасная пламенная труба, фильтр рампы, комплект уплотнений.

Инструкции по монтажу

• Монтаж на фланец котла согласно приложенному фланцу и теплоизоляционной прокладке.
• Обеспечить доступ для обслуживания (снятие огневой головы) и вентиляцию агрегатного отсека.
• Подключение газовой рампы и настройка давления в диапазоне 2.5–8.8 мбар, проверка герметичности.
• Пуск и регулировка через MDE2: ввод заводских параметров, контроль пламени и тестовые циклы безопасности.

FAQ

Для каких котлов подходит?

Подходит для водогрейных и паровых котлов, соответствующих стандартам EN 303, DIN 4794/30697; оптимальна для котлов малого и среднего теплового класса (50–105 кВт).

Как часто нужно чистить фильтр в газовой рампе?

Рекомендуется проверять фильтр каждые 3–6 месяцев в зависимости от качества газа; при наличии примесей — чаще.

Какие температуры окружающей среды допустимы для эксплуатации?

Рабочая температура в диапазоне от −10 до +60 °C; при низких температурах рекомендованы мероприятия по защите от обмерзания.

Какие меры безопасности предусмотрены?

Система контроля герметичности клапанов, защитное отключение при падении напряжения, автоматическое логирование ошибок в MDE2.

Заключение

Elco VG 1.105 E KL-TC — технически выверенная газовая горелка с продуманной конструкцией огневой головы, встроенной системой управления и низким энергопотреблением. Устройство обеспечивает соответствие современным экологическим требованиям и пригодно для широкого круга промышленных и коммунальных применений. Приобретать оборудование и комплектующие рекомендуется у компании Промэлектроника (sales@prom-elec.com) — специалисты помогут с подбором, монтажом и обслуживанием.

В описании использованы все технические характеристики изделия: мощность, исполнение, параметры пламенной трубы, электрические характеристики, показатели защиты и габаритные данные.
