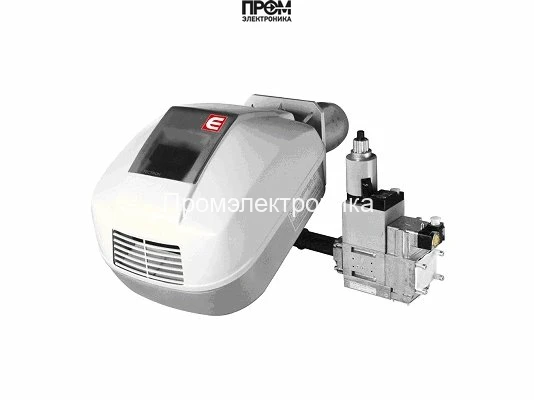

Газовая горелка Elco E4.225 G/F-T

Техническое описание газовой горелки Elco E4.225 G/F‑T (арт. 13020837)

Elco E4.225 G/F‑T — промышленно‑ориентированная одноступенчатая газовая горелка для котельных и тепловых пунктов, сертифицированная по EN 676. Рабочий диапазон мощности 140–230 кВт, электропитание 220 В, электродвигатель вентилятора 300 В, суммарное потребление электроэнергии ~370 Вт. Конструкция обеспечивает надёжную эксплуатацию при противодавлении 0–2.5 мбар, степень защиты IP41 и акустический комфорт (уровень шума до 70 дБ). Масса устройства — 20 кг, корпус — моноблочный для быстрой установки и сервисного доступа.

Состав и основные узлы

Горелка оборудована набором ключевых элементов, обеспечивающих безопасную и экономичную работу:

• топливный насос — обеспечивает стабильную подачу газа в газовый блок и равномерное давление на форсунки;
• датчик пламени — контролирует наличие горения и передаёт сигнал в топочный автомат для быстрого гашения при отказе;
• топочный автомат (SG 513) — управляет последовательностью пуска, контролем давления и защитой от перепадов напряжения;
• трансформатор розжига — формирует высоковольтный импульс для электрода розжига, гарантируя надёжное воспламенение;
• реле давления — мониторит давление газа и блокирует подачу при выходе параметров за пределы заданных;
• форсунки — рассчитаны на оптимальное распыление газа в смесительной камере для полного сгорания;
• сервопривод — управляет дросселированием и подачей топлива при регулировке мощности;
• клапан (предохранительный / запорный) — обеспечивает аварийную остановку подачи топлива;
• электроды — розжиговые и ионизационные электроды для индикации пламени и надёжного запуска.

Инженерные преимущества

• Оптимизированная смесительная камера с внутренней рециркуляцией снижает выбросы CO и NOx.
• Модульная газовая арматура (фильтр, регулятор, реле давления) упрощает обслуживание и минимизирует простои.
• Автоматика SG 513 обеспечивает защиту от нестабильного сетевого напряжения и диагностические функции.
• Компактность и вес 20 кг упрощают монтаж и замену горелки в существующих установках.

Рекомендации по эксплуатации

• Монтаж и пуско‑наладка — только квалифицированным персоналом с проверкой герметичности и электроизоляции.
• Регулярная проверка: фильтр газового блока, состояние электродов и датчика пламени, корректность работы реле давления и сервопривода.
• Применять оригинальные запчасти Elco при замене форсунок, клапанов и трансформатора розжига для сохранения характеристик и безопасности.

Elco E4.225 G/F‑T — решение для объектов, где важны надёжность, энергоэффективность и соответствие современным экологическим требованиям.
