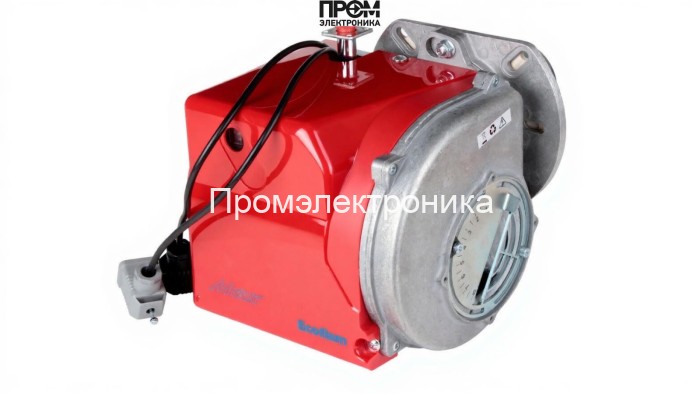

Газовая горелка Ecoflam MAX GAS 70 P TC HT CV — техническое описание

Газовая горелка Ecoflam MAX GAS 70 P TC HT CV (артикул 3144065) — промышленное решение для котельных и теплогенераторов, разработанное по технологии Low NOx и соответствующее классу 3 по EN 676 (NOx <80 мг/кВт·ч). Предназначена для устойчивого, экономичного и экологичного сжигания природного газа и пропана при мощности от 34 до 70 кВт. Конструкция и функционал горелки оптимизированы для монтажа в промышленных условиях с требованиями к надежности и минимальному уровню выбросов.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность: от 34 до 70 кВт
• Исполнение: одноступенчатая (монопозиционная)
• Тип пламенной трубы: короткая, длина 85 мм
• Электропитание: 220 В
• Электродвигатель: 75 Вт; потребляемая электрическая мощность: 190 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: до 65 дБ (со звукоизоляционным кожухом)
• Противодавление на входе: от 0 до 3 мбар
• Вес: 9 кг; габариты: 41.5×30.3×20.4 см
• Тип соединения: Rp 3/4"
• Комплектация: с головой сгорания
• Рабочая температура: от −20 до +60 °C
• Страна бренда: Италия

Конструкция и комплектация (что входит в состав горелки)

• моноблочная алюминиевая рама с кожухом звукоизоляции;
• пламенная голова (короткая жаровая труба, 85 мм) — входит в базовую комплектацию;
• вентилятор с электродвигателем 75 Вт и привода для обеспечения непрерывной вентиляции;
• газовая рампа и газовый клапан для точного дозирования топлива;
• электрический блок управления с защитой IP40;
• шарнирный фланец для регулировки положения огневой головы и упрощенного доступа при обслуживании;
• электроды розжига/контроля пламени и монтажные элементы.

Преимущества

• Соответствие Low NOx и EN 676 класс 3 — снижение выбросов оксидов азота.
• Экономичное потребление электроэнергии: двигатель 75 Вт, общая потребляемая мощность 190 Вт.
• Надежность в эксплуатации: моноблочная конструкция, защита электроники IP40, устойчивость к противодавлению 0–3 мбар.
• Универсальность монтажа: регулируемое положение огневой головы и шарнирный фланец.
• Низкий уровень шума (до 65 дБ) благодаря звукоизоляционному кожуху.
• Длительный ресурс и стабильное горение за счет плавного запуска и автоматизированного управления.

Области применения — примеры реального использования

• Промышленные котлы среднего размера в теплоцентралях и промышленных цехах (отопление производственных помещений, поддержка технологических процессов).
• Теплогенераторы и кожухотрубные котлы в пищевой, химической и текстильной промышленности, где требуется низкий уровень выбросов.
• Объекты коммунального хозяйства и котельные многоквартирных домов, где важна экономия топлива и снижение шума.
• Реконструкция котельных: замена устаревших горелок на Low NOx-решения для соответствия экологическим нормам.

Для каких котлов подходит

• водогрейные и паровые промышленные котлы с номинальной теплопроизводительностью в диапазоне 34–70 кВт;
• теплогенераторы и котельные установки, работающие на природном газе и пропане;
• котлы, требующие исполнения High Temperature (HT) и короткой пламенной трубы для компактных топок.

Эксплуатация и обслуживание

Рекомендуемые практики эксплуатации и техобслуживания для бесперебойной работы и продления ресурса:

• Ежемесячная визуальная проверка корпуса, фланцев и газовой рампы. Проверять отсутствие коррозии и механических повреждений.
• Проверка электрических соединений и состояния кабелей при отключенном питании.
• Контроль параметров подачи газа и давления (от 0 до 3 мбар допустимое противодавление).
• Обслуживание вентиляторного агрегата: смазка подшипников и очистка рабочего колеса согласно регламенту производителя.
• Проверка электроники и систем управления, тестирование розжига и систем контроля пламени не реже одного раза в квартал.
• Соблюдать условия эксплуатации: чистые, сухие помещения без агрессивных сред; температурный диапазон −20…+60 °C; обеспечить приток воздуха для полного сгорания.

Монтаж и наладка

• Монтаж выполняется на фланцевое соединение Rp 3/4".
• Регулируемое положение огневой головы и шарнирный фланец упрощают выравнивание при установке и последующую техническую доступность.
• Любое монтажное положение допускается при обеспечении свободного доступа к рабочему узлу для техобслуживания.

FAQ

• Совместима ли горелка с моим котлом? Ecoflam MAX GAS 70 P TC HT CV подходит для котлов и теплогенераторов в диапазоне 34–70 кВт, требующих короткой пламенной трубы и Low NOx-исполнения. При сомнениях предоставьте параметры камеры сгорания и паспорт котла для проверки.
• Какой уровень шума в работе? С выведенным звукоизоляционным кожухом уровень шума не превышает 65 дБ.
• Какие требования к помещению? Чистое сухое помещение без агрессивных сред, приток воздуха для полного сгорания, температура от −20 до +60 °C.
• Как часто нужно проводить техобслуживание? Ежемесячные визуальные проверки и квартальное тестирование электроники и системы розжига — стандартная рекомендация.
• Есть ли запасные части и комплектующие? Да — жаровые трубы, головки сгорания, газовые рампы и электрические модули доступны через поставщика.

Для покупки, подбора запасных частей или оперативной консультации обращайтесь к официальному поставщику — компании Промэлектроника: sales@prom-elec.com. Мы поможем с выбором исполнения (короткая/длинная жаровая труба), монтажом и сервисным сопровождением.

Газовая горелка Ecoflam MAX GAS 70 P TC HT CV — сбалансированное сочетание экологичности, экономичности и технической надежности для промышленных и коммунальных котельных.
