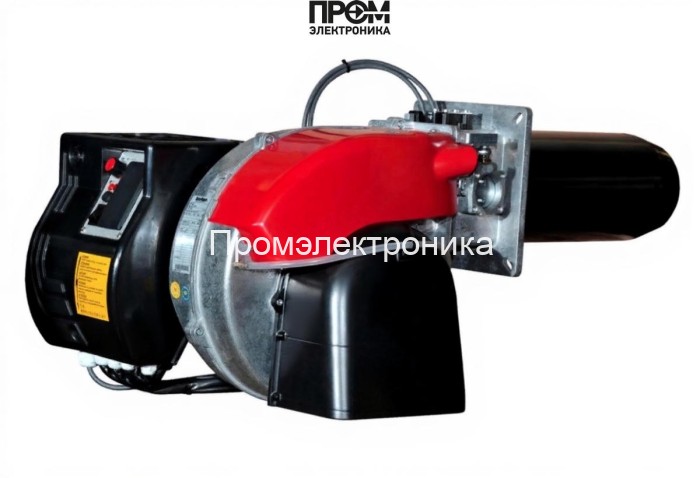

Газовая горелка Ecoflam MAX GAS 500 PR MD TC MET SR — техническое описание

Газовая горелка Ecoflam MAX GAS 500 PR MD TC MET SR (арт. 3142293) — промышленное устройство для эффективного и экологичного сжигания природного или сжиженного газа в котлах и тепловых установках мощностью от 120 до 500 кВт. Разработана для стабильной двухступенчатой (прогрессивной) работы с короткой пламенной трубой длиной 175 мм и возможностью эксплуатации при противодавлении от 0 до 8 мбар. Питание — 220 В, потребляемая электрическая мощность 940 Вт, электродвигатель 550 Вт. Класс пылевлагозащиты IP40, уровень шума 73 дБ, рабочая температура от −10 до +60 °C. Бренд: Ecoflam (Италия).

Ключевые технические характеристики

• Вид топлива: газовая
• Диапазон мощности: 120–500 кВт
• Исполнение: двухступенчатая — прогрессивная
• Тип пламенной трубы: короткая, длина 175 мм
• Противодавление в топке: 0–8 мбар
• Электропитание: 220 В; электродвигатель: 550 Вт; потребляемая мощность: 940 Вт
• Класс пылевлагозащиты: IP40; уровень шума: 73 дБ
• Рабочая температура: −10…+60 °C
• Комплектация: с головой сгорания (пламенная головка)

Конструкция и состав горелки

Горелка выполнена в компактной моноблочной конструкции из алюминиевого сплава, обеспечивающего высокую прочность при малом весе. Конструкция предусматривает модульную сборку и простую регулировку пламенной головки для адаптации к параметрам конкретного котла.

• Моноблок корпуса — базовая несущая конструкция.
• Пламенная головка (короткая пламенная труба, 175 мм) — оптимизирована для низкого уровня NOx (3 класс по EN 676).
• Вентилятор HPV последнего поколения — обеспечивает необходимый расход воздуха и работу при повышенном противодавлении.
• Газовая рампа — подбирается по заявке в зависимости от входного давления газа.
• Блок управления (совместимый с Siemens LME 22) — для автоматизации розжига и переключений мощности.
• Фланцевое шарнирное крепление — упрощает доступ к огневой головке без сброса настроек.

Преимущества

• Широкий диапазон мощности (120–500 кВт) позволяет использовать горелку в малой и средней промышленности.
• Двухступенчатое прогрессивное управление обеспечивает плавный переход между режимами и стабильность горения.
• Низкий уровень оксидов азота (соответствие 3 класса EN 676) — соответствует современным экологическим требованиям.
• Высокий КПД и стабильный розжиг без рывков.
• Возможность работы при противодавлении до 8 мбар благодаря мощному вентилятору.
• Простота монтажа и обслуживания; быстрая замена пламенной головки и регулировка на месте.

Области применения: реальные примеры

• Котельные малой и средней мощности в жилых комплексах и коммерческих зданиях — обеспечение базовой и пиковой тепловой нагрузки.
• Промышленные паровые установки для пищевой и химической промышленности — точное поддержание температуры процесса.
• Тепловые пункты в муниципальных объектах — надежный источник тепла при переменных нагрузках.
• Примеры использования: комбинированные котельные на заводе пищевой продукции (120–250 кВт), резервные установки в промышленных мастерских (250–500 кВт), тепловые блоки в многоквартирных ЖК (120–200 кВт).

Подходит для следующих типов котлов

• Водотрубные и жаротрубные котлы средней мощности.
• Котлы с повышенным противодавлением в топке (до 8 мбар).
• Пароводяные установки и кожухотрубные теплообменники при согласовании характеристик пламенной головки.

Эксплуатация и техническое обслуживание

Эксплуатация должна вестись в соответствии с инструкцией производителя и требованиями безопасности. Регламентные операции включают:

• Ежемесячная проверка целостности электрических соединений и уровня вибрации вентилятора.
• Ежеквартальная проверка форсунок и состояния пламенной головки, очищение от нагара.
• Проверка и настройка газовой рампы при изменении параметров питающего газа.
• Проверка блока управления (Siemens LME 22) и датчиков — ежегодная калибровка.
• Профилактическая замена уплотнений и контроль показателей выбросов NOx.

Своевременное обслуживание продлевает срок службы и сохраняет экономичность установки.

FAQ — часто задаваемые вопросы

Можно ли перенастроить горелку на сжиженный газ?

Да, предусмотрена опция перенастройки под сжиженный газ с заменой газовой рампы и перенастройкой регуляторов давления.

Поддерживает ли горелка модуляцию мощности?

Модель — двухступенчатая (прогрессивная), обеспечивает плавный переход между ступенями, но не обеспечивает бесшовной модуляции как у фазовой модуляции.

Какие требования к электропитанию?

Питание 220 В, электродвигатель 550 Вт; рекомендуем предусмотреть защиту от скачков и фильтрацию помех.

Какой класс пылевлагозащиты у корпуса?

IP40 — корпус защищен от твердых частиц диаметром более 1 мм; для наружной установки требуются дополнительные кожухи.

Заключение и покупка

Ecoflam MAX GAS 500 PR MD TC MET SR — технически сбалансированная газовая горелка для промышленных и коммунально‑бытовых применений, сочетающая высокий КПД, надежность и соответствие экологическим нормам. Все эксплуатационные параметры и конструктивные решения ориентированы на длительную работу в условиях переменной нагрузки и повышенного противодавления.
