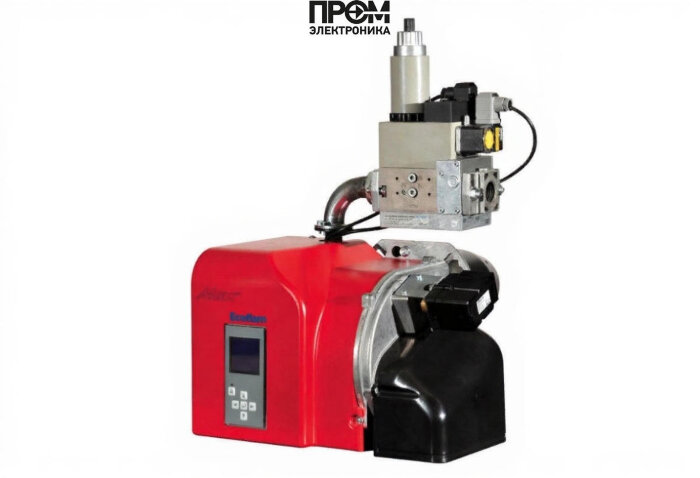

Газовая горелка Ecoflam MAX GAS 500 LN PAB TL SGT MB-DLE 407 350/500

Газовая горелка Ecoflam MAX GAS 500 LN PAB TL SGT MB-DLE 407 350/500 — техническое описание и состав

Технически сбалансированная двухступенчатая газовая горелка Ecoflam MAX GAS 500 предназначена для надежного теплоснабжения промышленных и муниципальных котельных. Модель рассчитана на мощность 120–500 кВт и оптимизирована под современные требования энергоэффективности и безопасности 2026 года: конструкция обеспечивает стабильное горение при широком диапазоне нагрузки, минимизирует потери и упрощает интеграцию в автоматизированные системы управления.

Конструкция и основные узлы

• Головка сгорания с удлинённой пламенной трубой (335 мм) — равномерное распределение тепловой нагрузки и снижение термического воздействия на корпус котла.
• Газовая рампа с регулировкой давления (6.4–82 мбар) и допускаемым противодавлением до 8 мбар — обеспечивает точную подачу топлива.
• Электродвигатель привода 550 Вт, питание 220 В, суммарное потребление 940 Вт — обеспечивает требуемый крутящий момент для сервопривода и механики форсунок.
• Корпус класса защиты IP40, стандартное резьбовое присоединение Rp 1" — упрощают монтаж и эксплуатацию в типовых установках.

Комплектующие и функциональные элементы (обязательные в описании)

Горелка включает ключевые узлы, критичные для безопасной и управляемой работы:

• топливный насос — обеспечивает стабильную подачу газовоздушной смеси и компенсацию перепадов давления;
• датчик пламени — электрическое устройство контроля наличия пламени для блокировок при его пропадании;
• топочный автомат — управляющий модуль для переключения ступеней и мониторинга параметров системы;
• трансформатор розжига — формирует высоковольтный импульс для поджига смеси;
• реле давления — контроль и аварийная блокировка при выходе параметров за допустимый диапазон;
• форсунки — формируют факел и обеспечивают необходимую геометрию горения;
• сервопривод — точное управление положением заслонок и дозатора газа;
• клапан (электромагнитный/регулирующий) — аварийная и рабочая запорная арматура;
• электроды — элементы розжига и контроля искрового разряда.

Технические особенности и эксплуатация

• Диапазон мощности 120–500 кВт — адаптация к водогрейным и паровым котлам средней и большой мощности.
• Двухступенчатое управление — экономичный режим при частичной нагрузке и быстрый переход на полную мощность.
• Условия эксплуатации: температура от -10 до +60 °C, уровень шума 73 дБ, масса 23.5 кг.

Рекомендации по монтажу и обслуживанию

• Интеграция с системами автоматики котельной для координации топочного автомата и датчиков.
• Плановое обслуживание: проверка датчика пламени, чистка форсунок и пламенной трубы, тестирование реле давления и трансформатора розжига.
• Использование сертифицированных сервисных центров для сохранения гарантийных условий и безопасности эксплуатации.

Ecoflam MAX GAS 500 — решение для тех, кто требует промышленной надежности, точного управления и экономного расхода топлива в современных котельных системах.
