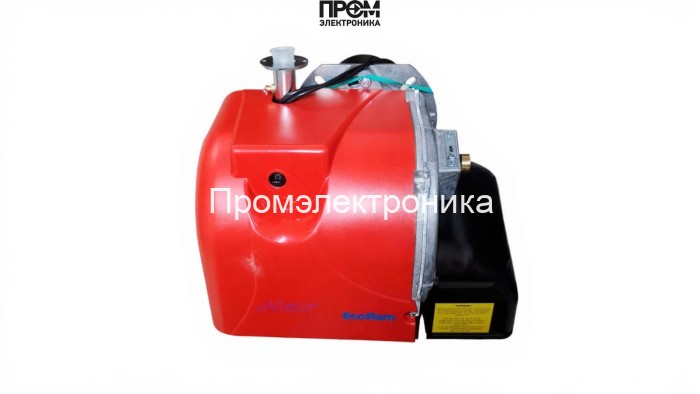

Газовая горелка Ecoflam MAX GAS 170 P TW TL HT CV — техническое описание и состав узлов

Техническая характеристика и эксплуатационные особенности газовой горелки Ecoflam MAX GAS 170 P (арт. 3141830). Предназначена для промышленного сжигания природного и сжиженного газа на мощностях 55–175 кВт. Конструкция рассчитана на работу в котельных, сушильных камерах и технологических печах, где важны точность регулировки, надёжность автоматизации и минимальные выбросы.

Ключевые характеристики

• Диапазон мощности: 55–175 кВт.
• Тип: одноступенчатая, удлинённая пламенная труба 280 мм.
• Электропитание: 220–230 В, потребление 380 Вт; электродвигатель вентилятора 200 Вт.
• Класс пылевлагозащиты: IP40; рабочая температура: −10…+60 °C.
• Противодавление: 0–5 мбар; присоединение газовой рампы: Rp 3/4".

Основные функциональные узлы и их назначение

• Топливный насос — обеспечивает стабильную подачу газа на форсунки при заданном давлении, компенсирует колебания в подаче газа на входе.
• Датчик пламени — фиксирует наличие устойчивого факела и передаёт сигнал в систему безопасности для аварийного отключения при его исчезновении.
• Топочный автомат — контроллер управления последовательностью розжига, контроля пламени и защитных таймеров; обеспечивает логическую схему запуска и остановки.
• Трансформатор розжига — формирует высоковольтный импульс для электрода розжига, гарантируя надёжный старт в любых режимах эксплуатации.
• Реле давления — контролирует давление в газовой магистрали и даёт блокировку при выходе давления за допустимые пределы.
• Форсунки — формируют факел необходимой геометрии и обеспечивают равномерное смешение топлива с воздухом.
• Сервопривод — механический исполнитель для регулировки заслонок и положения пламенной головы, обеспечивает точность управления потоком воздуха.
• Клапан — газовый запорный элемент с электроуправлением, отвечающий за безопасное перекрытие подачи топлива.
• Электроды — элементы розжига и ионизационного контроля, выполненные из коррозионно-стойкого сплава для длительной службы.

Преимущества конструкции

• Моноблочный корпус со звукоизоляцией для снижения уровня шума и вибраций.
• Удлинённая пламенная труба для глубоких топок и стабильного горения при противодавлении.
• Модульная компоновка узлов — простота технического обслуживания и быстрая замена расходных деталей.
• Соответствие современным требованиям энергоэффективности и экологии, оптимизация расхода топлива при заданной мощности.

Рекомендации по эксплуатации

• Устанавливать в проветриваемых, сухих помещениях; обеспечивать доступ для обслуживания всех узлов.
• Плановое ТО — минимум раз в год; при интенсивной эксплуатации — чаще, с проверкой форсунок, электродов и датчика пламени.
• При модернизации учитывать параметры электропитания (220–230 В, потребление 380 Вт) и возможность монтажа фланца Rp 3/4".

Ecoflam MAX GAS 170 P — инженерно ориентированное решение для профессиональных систем теплогенерации, где важны точность управления, безопасность и долговечность узлов. При интеграции рекомендуется согласовывать конфигурацию топочного автомата и реле давления с проектной документацией котельной для обеспечения максимальной надёжности и соответствия нормам 2026 года.
