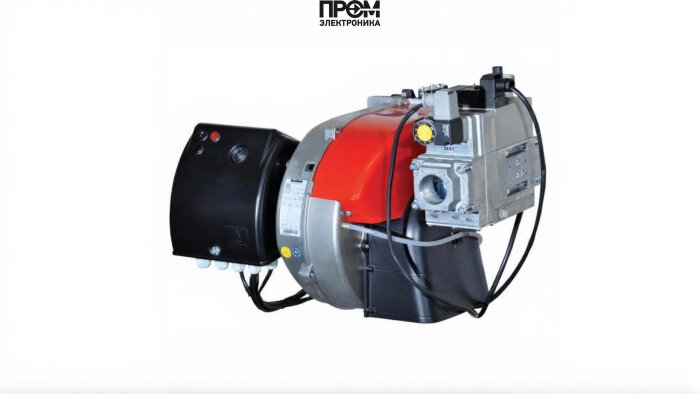

Газовая горелка Ecoflam MAX GAS 170 P TL TW LN GN SR — техническое описание и состав узлов

Представленное техническое описание сформулировано для инженеров и сервисных специалистов с акцентом на надёжность, простоту обслуживания и соответствие современным требованиям энергоэффективности и экологии 2026 года. Горелка Ecoflam MAX GAS 170 P предназначена для сжигания природного газа и пропана в диапазоне мощности 55–175 кВт и спроектирована для интеграции в водогрейные и паровые котельные установки с рабочим противодавлением до 5 мбар.

Конструктивные элементы и ключевые узлы

Моноблоковая компоновка облегчает монтаж и сервис. В составе горелки присутствуют следующие основные детали и модули:

• Топливный насос (газовая рампа) — обеспечивает подачу и предварительную дозировку топлива при стабильном давлении;
• Датчик пламени — электронный сенсор, гарантирует надёжное обнаружение наличия горения и защиту от пропуска темпового режима;
• Топочный автомат (блок управления) — реализует протоколы пуска/остановки, контроль последовательности розжига, защитные сценарии и интеграцию с системами BMS;
• Трансформатор розжига — высоковольтный источник для электродов, формирует искру при запуске;
• Реле давления — мониторит давление газа/воздуха, обеспечивает автоматическую блокировку при выходе параметров за пределы допуска;
• Форсунки (распылители) — рассчитаны на оптимизацию факела и снижение выбросов, совместимы с природным газом и пропаном;
• Сервопривод (привод заслонки/клапана) — точное позиционирование регулировочных элементов для стабильного соотношения воздух/топливо;
• Клапан газовый — электромагнитный клапан с быстродействующей запорной группой для обеспечения безопасности;
• Электроды — контроль розжига и ионизационный контроль пламени, изготовлены из коррозионно-стойких материалов.

Технические характеристики и эксплуатационные параметры

• Мощность: 55–175 кВт;
• Тип: одноступенчатая; пламенная труба 280 мм (удлинённая);
• Электропитание: 220 В; электродвигатель 200 Вт; потребляемая мощность 380 Вт;
• Класс защиты: IP40; рабочая температура −10…+60 °C; вес 11.5 кг;
• Соответствие стандартам: EN 676, низкий уровень NOx; пригодна для интеграции в модернизированные котельные с задачами снижения выбросов.

Обслуживание и интеграция

• Рекомендуемая периодичность осмотров и проверок: ежеквартально визуальный контроль, ежегодно — полная диагностика узлов;
• При замене форсунок, электродов или сервопривода использовать оригинальные запчасти для сохранения параметров горения и сертификации;
• Интеграция с системами автоматики и удалённого мониторинга обеспечивает предиктивное обслуживание и снижение простоев.

Данное описание применимо для проектирования, монтажа и сервисного обслуживания. Точные параметры согласовываются с техническим паспортом производителя и регламентами по безопасности.
