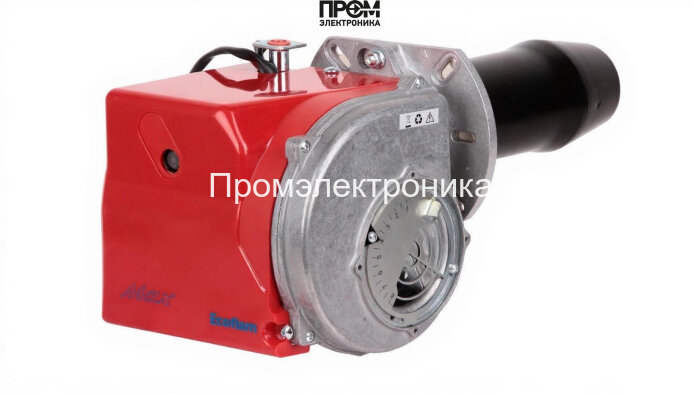

Газовая горелка Ecoflam MAX GAS 120 P TL HT — техническое описание

Профессиональная газовая горелка Ecoflam MAX GAS 120 P TL HT (арт. 3141237) — компактный моноблок промышленного уровня для эффективного и экологичного сжигания газа. Предназначена для установки в котлы и теплогенераторы различной конструкции, где требуется мощность от 49 до 120 кВт и надёжная одноступенчатая автоматика. Для покупки и оперативного снабжения оборудования обращайтесь к компании Промэлектроника (sales@prom-elec.com).

Ключевые технические характеристики

• Вид топлива: газовая (предусмотрен комплект переоборудования для сжиженного газа).
• Мощность горелки: от 49 до 120 кВт.
• Исполнение: одноступенчатая (прямой режим работы без модуляции).
• Тип пламенной трубы: удлиненная, длина 240 мм, регулируемая по глубине вылета.
• Электропитание: 220 В; потребляемая электрическая мощность — 190 Вт.
• Электродвигатель вентилятора: 75 Вт.
• Противодавление: от 0 до 3.5 мбар (подбирается с учётом параметров камеры сгорания).
• Класс пылевлагозащиты: IP40.
• Уровень шума: 65 дБ (за счёт звукопоглощающих материалов в кожухе).
• Комплектация: поставляется с головой сгорания и защитным кожухом; газовая рампа в едином блоке с соединением Rp 1/2\".
• Габариты / вес: 44.4 x 25.2 x 20.9 см / 18 кг.
• Рабочая температура окружающей среды: от -10 до +60 °C; модификация HT подготовлена к эксплуатации в камере сгорания до +200 °C.
• Страна бренда: Италия (Ecoflam).

Конструкция и состав горелки

Конструкция Ecoflam MAX GAS 120 P TL HT выполнена как компактный моноблок и включает следующие узлы:

• литой корпус из алюминиевого сплава с защитным кожухом;
• удлинённая пламенная труба длиной 240 мм с возможностью регулировки вылета и шарнирным фланцем для доступа;
• интегрированный вентилятор с электродвигателем 75 Вт для подачи воздуха и стабилизации пламени;
• отдельная газовая рампа, собранная в блок с резьбовым соединением Rp 1/2\";
• блок управления и безопасности ARISTON E-BCU GAS (автоматизация запуска и контроля всех стадий розжига и горения).

Преимущества и эксплуатационные качества

• низкие выбросы NOx (класс III по EN 676, NOx < 80 мг/кВт·ч) — соответствует современным экологическим требованиям;
• широкий диапазон мощностей 49–120 кВт — подходит для разных задач;
• повышенный КПД за счёт модификации HT и использования горячего воздуха в процессе горения;
• удлинённая регулируемая пламенная труба позволяет адаптировать горелку под котлы с различной толщиной передней стенки;
• компактность и малый вес (18 кг) упрощают монтаж и обслуживание;
• защита IP40 и теплоустойчивость до +200 °C (HT) — надёжность в сложных условиях.

Примеры реального использования

• промышленные котлы горячего водоснабжения и системы центрального отопления на небольших предприятиях (мощность до 120 кВт);
• теплогенераторы и печи в пищевой, текстильной и лёгкой промышленности, где важны чистота горения и минимальные выбросы;
• обеспечение технологического отопления в цехах, сушильных камерах и камерных печах с возможностью работы в условиях повышенной температуры камеры сгорания;
• комплектация котельных в зданиях коммунального и административного назначения, где важен низкий уровень шума (65 дБ).

Обслуживание и эксплуатация

Рекомендуемая практика для длительной и безопасной работы:

• монтаж и наладка должны выполняться квалифицированными специалистами с учётом параметров противодавления (0–3.5 мбар);
• перед пуском обязательно проверить герметичность газовой рампы и соединений Rp 1/2\"; провести пробный розжиг согласно инструкции контроллера ARISTON E-BCU GAS;
• регулярное техническое обслуживание: визуальная проверка головки сгорания и пламенной трубы, очистка вентилятора и корпуса от пыли 1–2 раза в год в зависимости от условий эксплуатации;
• ежегодная диагностика узлов горелки и проверки систем безопасности; при агрессивных условиях эксплуатации — чаще;
• использование оригинальных комплектующих при ремонте и переоборудовании (переход на сжиженный газ требует заводского комплекта переоборудования).

Совместимость с котлами

• подходит для витальных и модульных котлов горячей воды в диапазоне мощностей, соответствующих 49–120 кВт;
• может устанавливаться на теплогенераторы с форсированной системой тяги и на котлы с высокотемпературными камерами сгорания (HT до +200 °C);
• адаптируется к котлам с различной толщиной передней стенки благодаря регулируемой длине пламенной трубы и шарнирному фланцу.

FAQ — Часто задаваемые вопросы

• Можно ли перевести горелку на сжиженный газ?
  Да, требует установки комплекта переоборудования, поставляемого отдельно.
• Какой класс защиты у корпуса?
  IP40 — защита от крупных твердых частиц, не влагозащищённый для наружной установки без дополнительной защиты.
• Какая потребляемая мощность при работе?
  Потребляемая электрическая мощность — 190 Вт, электродвигатель вентилятора 75 Вт, питание 220 В.
• Подходит ли для котлов с высоким противодавлением?
  Интегрированный вентилятор рассчитан на работу в условиях низкого и высокого противодавления; противодавление до 3.5 мбар учтено в технических параметрах.
• Как часто нужно проводить техническое обслуживание?
  Минимум раз в год; в пыльных или агрессивных средах — чаще (рекомендация сервисного инженера при монтаже).
