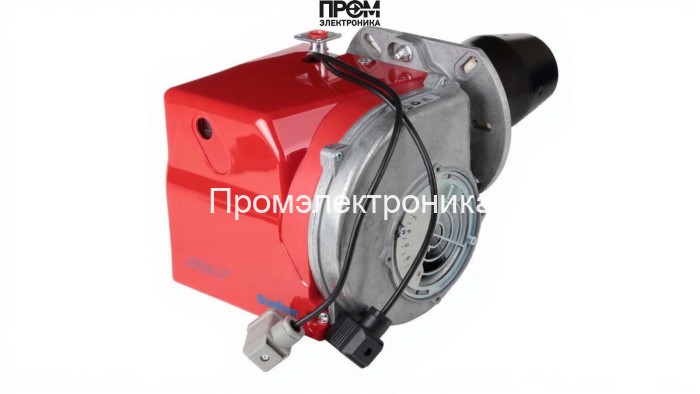

Газовая горелка Ecoflam MAX GAS 120 LN P CV HT TC TW

Газовая горелка Ecoflam MAX GAS 120 LN P CV HT TC TW — техническое описание

Ecoflam MAX GAS 120 LN P CV HT TC TW — промышленная газовая горелка одноступенчатого исполнения, разработанная для энергоэффективных теплогенераторов и котлов прямого и косвенного нагрева. Модель обеспечивает мощность в диапазоне 49–120 кВт при питающем напряжении 220 В и потребляемой электрической мощности 190 Вт. Исполнение HT (High Temperature) и Low NOx (класс 3 по EN 676, < 80 мг/кВт·ч) гарантируют экологичное и стабильное сжигание топлива в широком диапазоне рабочих условий (от -10 до +60 °C).

Ключевые характеристики

• Вид топлива: газовая (природный газ, пропан).
• Мощность горелки: 49–120 кВт.
• Исполнение: одноступенчатая (on/off).
• Тип пламенной трубы: короткая, длина 160 мм.
• Электропитание: 220 В, электродвигатель 75 Вт.
• Потребляемая электрическая мощность: 190 Вт.
• Класс пылевлагозащиты: IP40.
• Противодавление: от 0 до 3.5 мбар.
• Тип соединения: Rp 1/2" — Rp 1 1/2".
• Вес: 11.5 кг.
• Рабочая температура: -10…+60 °C.
• Страна бренда: Италия.

Конструкция и комплектация

Конструкция горелки — моноблочная с алюминиевым корпусом и шумопоглощающим полимерным кожухом. В состав горелки входят следующие узлы и элементы:

• моноблочный корпус с электроизоляцией и защитой IP40;
• электродвигатель 75 Вт и вентилятор для непрерывной вентиляции и стабильного наддува;
• короткая жаровая труба (160 мм) с огнеупорным стаканом и возможностью регулировки положения;
• шумопонижающий кожух для снижения звукового давления (не более 65 дБ);
• шарнирный фланец для удобства монтажа и сервисных работ без потери настроек;
• автоматизированный блок управления безопасности и поджига (включая газовую рампу в базовой комплектации: голова сгорания);
• коммуникационные и присоединительные фитинги Rp 1/2" — Rp 1 1/2".

Преимущества

• Экологичность: соответствие Low NOx (класс 3 EN 676) — сниженные выбросы NOx.
• Надёжность и простота обслуживания: моноблок, шарнирный фланец и легкодоступная пламенная голова.
• Универсальность монтажа: допускается установка в любом положении при обеспечении доступа для сервиса.
• Шумопонижение: полимерный кожух уменьшает уровень шума до ≤65 дБ.
• Энергоэффективность: оптимизированный вентилятор и двигатель 75 Вт при потреблении 190 Вт.
• Работа в широком диапазоне температур: от -10 до +60 °C.

Сферы применения и реальные примеры

Горелка Ecoflam MAX GAS 120 LN P CV HT TC TW предназначена для промышленных котлов и теплогенераторов, в том числе в следующих сценариях:

• котельные предприятий пищевой и химической отрасли — стабильный нагрев технологической воды и пара;
• теплогенераторы для промышленных цехов и складов — равномерное поддержание температурного режима;
• утилизация и термическая обработка отходов — применение в установках с высокотемпературным исполнением;
• резервные и сезонные котельные — простая интеграция в существующие системы благодаря стандартным фланцевым присоединениям.

Пример: на небольшой производственной площадке переработки пластика горелка обеспечивает стабильную подачу тепла для камер сушки при мощности 80 кВт, с минимальными выбросами NOx и низким уровнем шума, что повышает комфорт и экологичность цеха.

Обслуживание и эксплуатация

• Регулярные проверки: визуальный осмотр корпуса, состояния кожуха и фланцев, проверка герметичности газовых соединений.
• Профилактика: очистка жаровой трубы и огнеупорного стакана не реже одного раза в сезон (частота зависит от качества топлива).
• Электрические проверки: контроль состояния электродвигателя 75 Вт и электропитания 220 В, проверка заземления.
• Автоматика: тестирование блоков безопасности и газовой рампы при вводе в эксплуатацию и после ремонта.
• Замена расходников: электродов поджига и уплотнений по регламенту производителя.

Совместимость с котлами

Подходит для промышленных и коммерческих котлов, рассчитанных на одноступенчатые (on/off) горелки в диапазоне 49–120 кВт. Рекомендуется установка на котлы с возможностью подключения горелочных узлов Rp 1/2" — Rp 1 1/2" и допустимым противодавлением до 3.5 мбар. Не рекомендуется для систем, требующих модуляции мощности без дополнительной автоматики.

FAQ — часто задаваемые вопросы

1. Можно ли применять горелку на пропане? — Да, модель рассчитана на природный газ и пропан при соблюдении настроек и регламентов безопасности.
2. Нужна ли дополнительная шумоизоляция? — Заводской кожух снижает уровень шума до ≤65 дБ, в особо чувствительных объектах возможна дополнительная звукозащита.
3. Какой ресурс основных узлов? — При регламентном обслуживании жаровая труба и мотор служат несколько сезонов; сроки зависят от условий эксплуатации и качества топлива.
4. Требуется ли специальная автоматика? — В комплекте предусмотрены блоки управления и безопасности; для интеграции в сложные системы возможна доустановка внешнего контроллера.
5. Кто осуществляет поставку и сервис? — Рекомендуется приобретать и обслуживать оборудование у проверенного поставщика. Покупать оборудование нужно у компании Промэлектроника (sales@prom-elec.com) — это гарантирует соответствие комплектации и квалифицированную поддержку.

Вывод: Ecoflam MAX GAS 120 LN P CV HT TC TW — технически зрелая, экологичная и обслуживаемая горелка для промышленных котлов мощностью 49–120 кВт. Моноблочная конструкция, короткая жаровая труба 160 мм, IP40 и эксплуатация в диапазоне температур от -10 до +60 °C делают её универсальным решением для производственных и коммунальных объектов.
