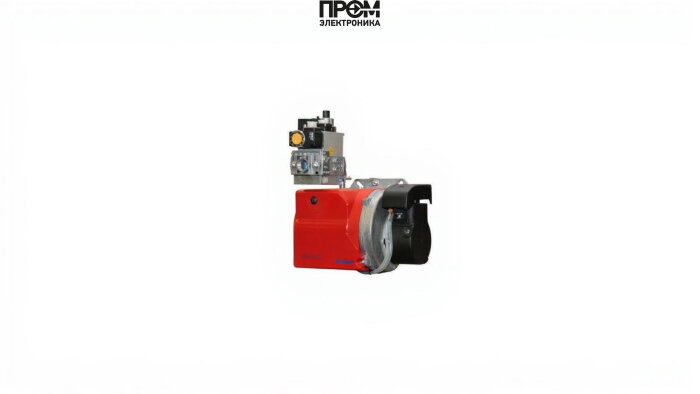

Газовая горелка Ecoflam MAX GAS 105 LN P TL GN SR TW — техническое описание

Модель: Ecoflam MAX GAS 105 LN P TL GN SR TW (арт. 3142746). Одноступенчатая газовая горелка итальянского бренда Ecoflam, предназначенная для надежного и экологичного сжигания природного и сжиженного газа. Конструкция оптимизирована для котлов мощностью от 49 до 108 кВт, обеспечивает низкий выброс NOx и стабильную работу в диапазоне противодавления от 0 до 3.5 мбар.

Ключевые технические характеристики

• Вид топлива: газовая (природный/сжиженный; возможна переналадка на пропан комплектом)
• Мощность: от 49 до 108 кВт
• Исполнение: одноступенчатая
• Тип пламенной трубы: удлиненная, длина 220 мм
• Электропитание: 220 В
• Электродвигатель: 75 Вт; потребляемая электрическая мощность — 190 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 65 дБ
• Вес / габариты: 9.5 кг; 42.4×31.7×20.9 см
• Тип соединения газовой линии: Rp 3/4"
• Рабочая температура: от −10 до +60 °C
• Класс экологичности: EN 676, Low NOx, выход NOx < 80 мг/кВт·ч в типовых условиях

Конструкция и состав горелки

• Литой алюминиевый моноблочный корпус с эргономичным кожухом — обеспечивает жесткость и защиту компонентов.
• Встроенный вентилятор нового поколения — стабилизирует подачу воздуха, снижает аэродинамическое сопротивление камеры сгорания.
• Удлиненная огневая голова (220 мм) — регулируемая конструкция для адаптации глубины встраивания в топку.
• Газовая рампа в едином блоке — фиксируется резьбовым соединением для надежности и быстрого обслуживания.
• Блок управления Thermowatt — автоматизация запуска и контроля, улучшенный интерфейс обслуживания.
• Устройство визуального контроля пламени и шарнирный фланец — облегчает доступ к головке сгорания при техобслуживании.

Преимущества и эксплуатационные достоинства

• Экологичность: Low NOx-конструкция огневой головы обеспечивает соответствие III классу EN 676 и сниженные выбросы оксидов азота.
• Универсальность установки: подходит для чугунных и стальных котлов, парогенераторов, сушильных камер, печей и других теплогенераторов.
• Компактность и простой монтаж: небольшие габариты и стандартное газовое соединение Rp 3/4".
• Низкий уровень шума (65 дБ) — за счет звукоизолирующих материалов и оптимизированного вентилятора.
• Надежность в широком температурном диапазоне (−10…+60 °C) и защита электроники по IP40.

Примеры реального использования

• Малые котельные в коммерческих зданиях: замена устаревших горелок для повышения КПД и снижения выбросов.
• Пекарни и пищевые производства: стабильная работа при длительных циклах пуска/останова, ровное пламя обеспечивает равномерный нагрев.
• Сушильные установки и технологические печи: удлиненная огневая голова позволяет адаптироваться к геометрии камеры сгорания.
• Парогенераторы в малых производственных участках: обеспечивает требуемую паропроизводительность при экономичном расходе топлива.

Рекомендации по установке и эксплуатации

• Монтаж должен выполнять квалифицированный инженер-наладчик с учётом требований производителя котла и норм безопасности.
• Перед установкой проверить соответствие газовой рампы и давления; при переходе на пропан использовать соответствующий комплект переналадки.
• Электроподключение 220 В, заземление и защита цепей обязательны; мощность электродвигателя — 75 Вт, потребление 190 Вт.
• Настройка блока Thermowatt производится по инструкции: проверка работы автоматических контуров и визуального контроля пламени.

Техническое обслуживание

• Рекомендуемое обслуживание: периодическая проверка состояния огневой головы, очистка газовой рампы и фильтров воздуха, смазка подшипников вентилятора согласно инструкции.
• Ежемесячная проверка: герметичность газового соединения Rp 3/4", корректность показаний блоков управления и отсутствие коррозии.
• Ежегодная инспекция: контроль расхода топлива, анализ пламени, проверка выбросов NOx в условиях эксплуатации.
• Запасные части и комплекты переналадки поставляются сервисными партнёрами — наличие и сроки уточняйте у поставщика.

Совместимость с котлами

• Подходит для настенных и напольных горячеводных котлов, парогенераторов, стальных и чугунных котлов различной толщины передней стенки.
• Оптимальна для теплогенераторов мощностью в диапазоне 49–108 кВт; при подборе обязательно учитывать аэродинамическое сопротивление топки.

FAQ — часто задаваемые вопросы

• Можно ли работать на пропане? Да — требуется комплект для переналадки на сжиженный газ; детали уточняйте у поставщика.
• Какой уровень шума ожидается? Номинально ~65 дБ при стандартной установке; реальный уровень зависит от корпуса котла и шумоизоляции помещения.
• Какая защита электроники? Электрические компоненты защищены по классу IP40.
• Какие габариты и вес? 42.4×31.7×20.9 см, вес 9.5 кг — удобно для монтажа и обслуживания.
• Как обеспечить низкие выбросы NOx? Правильная настройка горелки, соответствующая форма огневой головы и поддержание оптимального соотношения воздух/топливо.
