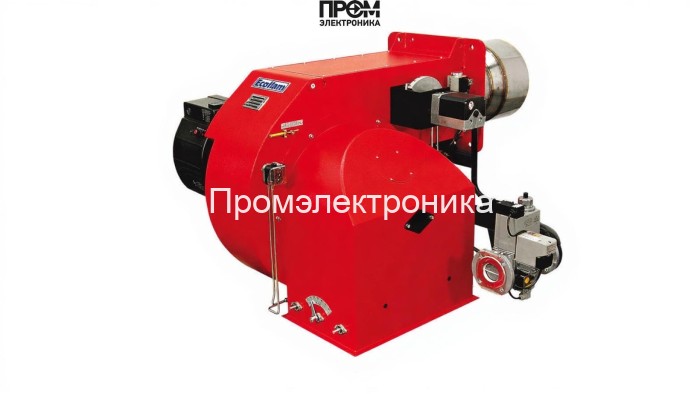

Техническое описание газовой горелки Ecoflam BLU TS 8000.1 PRE TC HT

Профессиональное техническое описание разработано для проектировщиков, сервисных инженеров и монтажных бригад. Ecoflam BLU TS 8000.1 PRE TC HT — промышленная газовая горелка мощностью 2000–8500 кВт, рассчитанная на работу с метаном и пропаном (G20/G25/G30/G31). Конструкция выполнена для надёжной длительной эксплуатации в тяжёлых условиях: короткая пламенная труба 470 мм, питание 220–380 В, защита электрощита IP55, версия HT допускает температуру зоны монтажа до +200 °C.

Ключевые технические характеристики

• Мощность: 2 000–8 500 кВт
• Вид топлива: природный газ / сжиженный газ
• Длина пламенной трубы: 470 мм (короткая)
• Электропитание: 220–380 В, потребляемая мощность до 20 кВт
• Класс защиты: IP55
• Рабочие температуры: от −10 °C до +60 °C (версия HT — температура зоны до +200 °C)
• Фланцевые подключения: DN 125 / DN 100 / DN 80 / DN 65
• Управление: Lamtec BT320 (микропроцессорный контроллер горения)

Конструкция и состав — основные узлы

Моноблочный стальной корпус объединяет основные компоненты, обеспечивающие стабильность, безопасность и точность регулирования горения. В состав горелки входят:

• Топливный насос — обеспечивает стабильную подачу газа в рампу и поддержание рабочего давления при изменениях нагрузки.
• Датчик пламени — оптическая/ионная система контроля наличия пламени, интегрированная с автоматикой для быстрой защиты.
• Топочный автомат (микропроцессорный блок Lamtec BT320) — реализует логику запуска, контроля и защитных остановок, хранит коды ошибок для диагностики.
• Трансформатор розжига — обеспечивает надёжную искру для инициации горения при пуске.
• Реле давления — контроль и защита по давлению топлива, интегрируется в блок безопасности и отключения.
• Форсунки (сопла) — модульная группа сопел для точной подачи газовоздушной смеси, обеспечивающая требуемую характеристику факела.
• Сервопривод — исполнительный механизм для управления заслонками и регулировки подачи воздуха/газа в прогрессивных режимах.
• Клапан (газовый запорный) — многоступенчатая защита перекрытия подачи топлива при отказах или авариях.
• Электроды — контрольные и розжиговые электроды, выполненные в соответствии с промышленными стандартами для высокой надёжности.

Особенности эксплуатации и сервис

• Прогрессивное и электронное модулируемое управление для экономии топлива и стабилизации температурных режимов.
• IP55 и конструкция для HT-версии уменьшает простои и расширяет диапазон применения.
• Удобство обслуживания: стандартизированные фланцы, доступ к соплам и фильтрам газовой рампы, диагностические коды Lamtec упрощают сервис.
• Применение: промышленные котлы, теплогенераторы, сушильные и термические установки, объекты с повышенной температурой монтажа.

Ecoflam BLU TS 8000.1 PRE TC HT — решение для проектов, где критична энергетическая эффективность, безопасность и автоматизация горения. При проектировании обязательно согласование параметров газопровода, входного давления и выбора газовой рампы с фильтром и реле давления, поставляемых отдельно.
