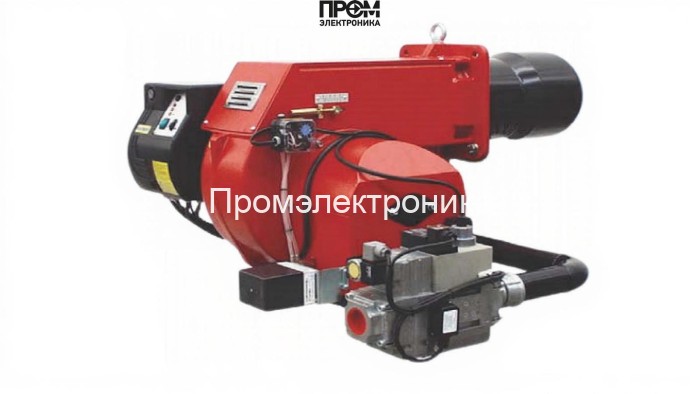

Газовая горелка Ecoflam BLU TS 2000.1 LN PRE TM HT BT3 — техническое описание и состав

Техническая пастель описывает Ecoflam BLU TS 2000.1 как промышленную газовую горелку с диапазоном мощности 414–2150 кВт, предназначенную для котлов средней и большой мощности. Ориентирована на энергоэффективную эксплуатацию и соответствие требованиям LOW NOx. Конструкция и автоматика проектированы для надёжной работы в диапазоне температур −10…+60 °C при уровне звукового давления ~78.6 дБ и степени защиты IP55.

Ключевые технические параметры

• Тип топлива: природный газ и пропан (G20/G25/G30/G31)
• Диапазон мощности: 414–2150 кВт
• Режимы работы: двухступенчатая и электронно-модулируемая (прогрессивная)
• Электропитание: 220/380 В; электродвигатель 4000 Вт; потребляемая мощность 5500 Вт
• Габариты/вес: 71×60.9×51 см, 94 кг
• Комплектация: голова сгорания (газовая рампа отдельно); исполнение HT допускает повышенные температуры дымовых газов

Состав горелки — основные узлы и элементы

Для технико-эксплуатационной оценки важно понимать, из каких деталей собирается моноблок горелки. Основные компоненты:

• Топливный насос — обеспечивает подачу и стабильное давление газа/смеси в форсунки при любых режимах нагрузки.
• Датчик пламени — контролирует наличие горения и передаёт информацию в блок автоматики для обеспечения безопасности.
• Топочный автомат (электронный блок управления Lamtec BT3) — реализует логику пуска/остановки, модуляции и защитные алгоритмы.
• Трансформатор розжига — формирует искровой разряд для инициирования стабильного поджига топлива.
• Реле давления — следит за давлением в газовой системе и блокирует работу при отклонениях от нормы.
• Форсунки — распыляют газ в камеру сгорания, обеспечивая оптимальную смесь и низкие выбросы NOx.
• Сервопривод — управляет положением затворов и модуляцией подачи воздуха/газа для точного регулирования мощности.
• Клапан (запорный/регулирующий) — обеспечивает защитное перекрытие подачи топлива и тонкую настройку расхода.
• Электроды — используются для розжига и мониторинга пламени в точках инициации.

Интеграция и эксплуатация

• Блок автоматики поддерживает диагностические коды и сеть для интеграции с АСУ ТП, что упрощает внедрение в проекты 2026 года с требованиями Industry 4.0.
• Рекомендуемые процедуры ТО: контроль состояния форсунок и электродов, проверка трансформатора розжига и реле давления, калибровка датчика пламени и проверка сервоприводов.
• При модернизации системы — предусмотреть фильтрацию воздуха на входе и корректную настройку сервоприводов для снижения выбросов и оптимизации КПД.

Ecoflam BLU TS 2000.1 LN PRE TM HT BT3 — техническое решение для промышленных котельных, где требуется высокая надёжность, адаптация к переменным нагрузкам и соответствие современным экологическим стандартам.
