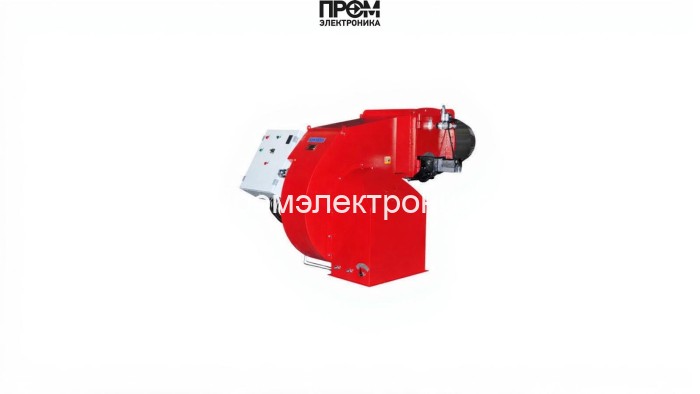

Газовая горелка Ecoflam BLU TS 18000.1 PRE TL HT — техническое описание

Ecoflam BLU TS 18000.1 PRE TL HT — промышленная газовая горелка модульной архитектуры, разработанная для надёжной работы в тепловых установках высокой мощности. Конструкция оптимизирована для точного управления горением, экономии топлива и минимизации выбросов. Модель поддерживает работу с подогретым воздухом (HT), двухступенчатые и прогрессивно‑электронномодулируемые режимы, совместима с блоком управления LAMTEC BT320 и готова к интеграции в современные системы автоматизации.

Ключевые преимущества

• Диапазон мощности: 4 000–17 000 кВт; высокая удельная мощность для промышленных котлов и печей.
• Точность регулирования: электронное модулирование и сервоприводы для стабильного смесеобразования.
• Надёжность в условиях эксплуатации: электродвигатель 55 кВт, класс защиты IP55, рассчитана на температурный режим −10…+60 °C.
• Конструкция HT: использование предварительно подогретого воздуха повышает КПД и снижает тепловые потери.

Составные узлы и их функции

• Топливный насос — обеспечивает постоянное и дозированное подачу топлива в рампу, гарантируя стабильность рабочего давления.
• Датчик пламени — оптический/ионный контроль наличия горения, быстрый отклик при потере пламени.
• Топочный автомат — обеспечивает логическую последовательность пуска/остановки, защиту по аварийным параметрам и связь с системой управления.
• Трансформатор розжига — высоковольтный источник для образования искры на электродах при каждом цикле пуска.
• Реле давления — мониторинг давления газа в линии, срабатывание при отклонении от заданных диапазонов.
• Форсунки — обеспечивают оптимальное распределение топлива в пламени, доступны варианты под различные режимы работы.
• Сервопривод — точное управление заслонками и клапанами воздуха/газа для реализации модуляции мощности.
• Клапан (газовый) — запорная и запорно‑регулирующая арматура с высокой герметичностью и быстродействием.
• Электроды — компоненты розжига и контроля искрового промежутка, выполнены для длительной службы в агрессивной среде.

Технические параметры (основные)

• Питание: 220/380 В; электродвигатель 55 000 Вт; потребляемая мощность 58 000 Вт.
• Класс пылевологозащиты: IP55; уровень шума: 97,3 дБ.
• Габариты: 186×158×159,5 см; тип пламенной трубы: удлинённая; исполнение: PRE TL HT.

Эксплуатация и обслуживание

• Рекомендовано регулярное техобслуживание: проверка герметичности газовой рампы, очистка форсунок и фильтров, тесты датчиков и топочного автомата.
• При интеграции с LAMTEC BT320 доступны расширенные алгоритмы оптимизации горения и дистанционный мониторинг.

Данное описание ориентировано на инженеров и сервисные организации: перечислены конструктивные элементы и операционные требования, необходимые для безопасной и эффективной эксплуатации горелки Ecoflam BLU TS 18000.1 в промышленных условиях.
