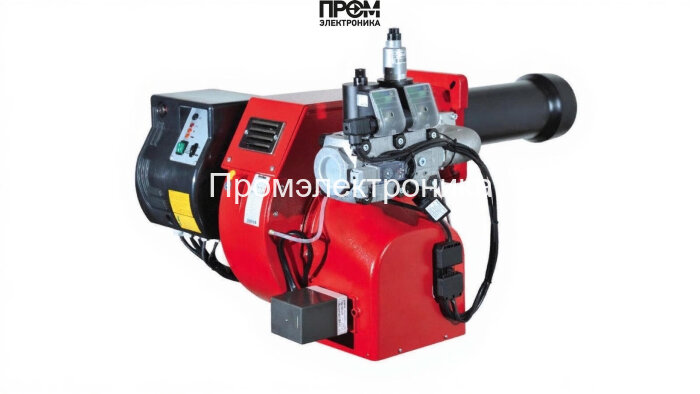

Газовая горелка Ecoflam BLU 700.1 PAB Low NOx TC MB-DLE 415 — техническое описание

Представленный агрегат — промышленная двухступенчатая газовая горелка Ecoflam BLU 700.1, спроектированная для надежной эксплуатации на котельных средней и большой мощности с повышенными требованиями по экологии и энергетической эффективности. Модель обеспечивает стабильную тепловую отдачу в диапазоне 270–700 кВт, соответствует классу Low NOx и рассчитана на работу в диапазоне температур от −10 до +60 °C.

Ключевые технические параметры

• Вид топлива: природный газ
• Мощность: 270–700 кВт
• Исполнение: двухступенчатая, короткая пламенная труба 174 мм
• Электропитание: 220/380 В; электродвигатель 1100 Вт; потребляемая мощность 1600 Вт
• Противодавление: 0–7 мбар; давление газа в рампе: 8–23 мбар
• Класс защиты: IP40; уровень шума ≈80 дБ
• Тип соединения: фланец Rp 1 1/2"

Конструкция и состав основных узлов

Конструкция BLU 700.1 ориентирована на модульную замену и простое обслуживание. В состав горелки входят следующие критические компоненты, подробно описанные ниже:

• Топливный насос — обеспечивает стабильную подачу газа в рампу при изменениях сетевого давления; спроектирован для работы в диапазоне 8–23 мбар и интеграции с клапанной группой.
• Датчик пламени — быстрый электронный датчик контроля наличия горения, совместимый с системой розжига и блоком безопасности; минимизирует риск ложных срабатываний.
• Топочный автомат — модуль управления последовательностью запуска/остановки и защитной логикой; управляет соленоидными клапанами и взаимодействует с контрольно-измерительными сигналами котельной АСУ ТП.
• Трансформатор розжига — высоковольтный блок для генерации искры; гарантирует надежный поджиг при повторных попытках согласно алгоритму безопасности.
• Реле давления — контролирует противодавление и защищает топливную магистраль; интегрируется в логическую схему аварийной остановки.
• Форсунки — распылительные и направляющие элементы в головке сгорания; обеспечивают оптимизированную геометрию факела при короткой пламенной трубе (174 мм).
• Сервопривод — электропривод регулировки положения дроссельных и газовых заслонок; обеспечивает точное управление двумя ступенями мощности.
• Клапан — соленоидная клапанная группа для двухступенчатого режима, включающая предохранительные и запорные элементы; рассчитана на длительную цикличную работу.
• Электроды — система зажигания и контроля искрового разряда; выполнены в сервисном доступе для быстрой замены.

Интеграция, обслуживание и безопасность

• Проектирование подключения требует согласования фланца Rp 1 1/2" и проверки противодавления 0–7 мбар.
• Рекомендуется регулярная проверка датчика пламени, чистка форсунок и инспекция электродов перед сезоном эксплуатации.
• Топочный автомат и трансформатор розжига должны тестироваться при пусконаладочных работах в составе АСУ котельной.

Ecoflam BLU 700.1 — оптимальное сочетание экологических требований Low NOx и промышленной надежности, обеспечивающее точную автоматизацию горения и удобство сервисного обслуживания.
