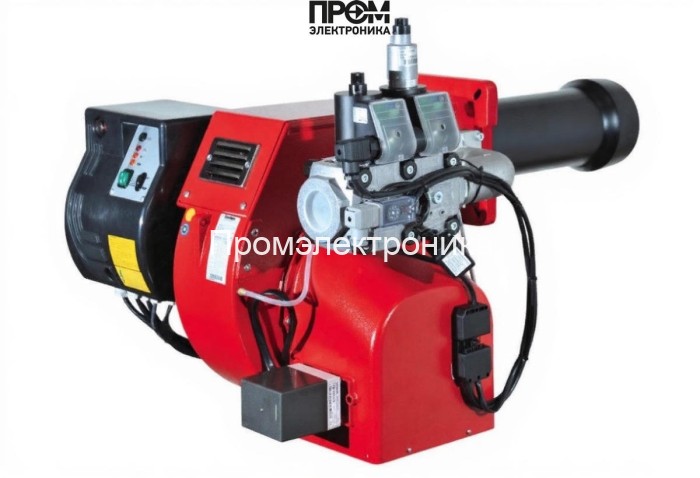

Газовая горелка Ecoflam BLU 700.1 LN PAB TL — техническое описание

Газовая горелка Ecoflam BLU 700.1 LN PAB TL (арт. 3143978) — промышленный двухступенчатый агрегат для надёжной и экономичной работы в средне- и крупномощных теплогенерирующих установках. Разработана для сжигания природного и сжиженного газа (G20, G25, G31) в диапазоне тепловой мощности от 270 до 700 кВт. Конструкция рассчитана на эксплуатацию в сложных условиях с высокими противодавлениями; комплектуется удлинённой пламенной трубой длиной 394 мм и головой сгорания регулируемой конструкции.

Ключевые характеристики

• Вид топлива: газовая (G20, G25, G31)
• Мощность горелки: 270–700 кВт
• Исполнение: двухступенчатая (малое/большое горение)
• Тип пламенной трубы: удлинённая, длина 394 мм
• Электропитание: 220 В / 380 В
• Электродвигатель: 1100 Вт
• Потребляемая эл. мощность: 1600 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 80 дБ
• Противодавление: 0–7 мбар
• Вес: 50 кг; габариты: 93.7 × 60.8 × 48.8 см
• Тип соединения: Rp 2", Rp 1", Rp 1 1/2"
• Рабочая температура: −10…+60 °C
• Комплектация: с головой сгорания (газовая рампа поставляется отдельно по заказу)
• Бренд: Ecoflam, страна бренда: Италия

Конструкция и входящие узлы

• Голова сгорания — удлинённая пламенная труба 394 мм для глубокой зоны горения и оптимизации профиля пламени.
• Вентилятор наддува с электродвигателем 1100 Вт — обеспечивает требуемый расход воздуха и устойчивую работу при противодавлении до 7 мбар.
• Электропульт управления (IP40) — интегрированная панель для управления и индикации, обеспечивает защиту от пыли/влаги.
• Менеджер горения — автоматизация пусков/остановов, контроль неисправностей, защита при пониженном напряжении.
• Воздушная заслонка — автоматическое закрытие при паузе/останове, предотвращает отток тепла и обратную тягу.
• Крепления и фланцы — универсальные соединения Rp (2", 1", 1½") для адаптации к разным камерам сгорания.

Преимущества

• Широкий диапазон мощности 270–700 кВт — подходит для типовых промышленных котельных.
• Двухступенчатый режим обеспечивает экономию топлива и снижение пиковых выбросов при частичных нагрузках.
• Соответствие 3 классу по EN 676 по объему выбросов (NOx < 80 мг/кВт·ч при корректной настройке котла).
• Надёжная автоматизация безопасности: аварийное отключение, самовосстановление после восстановления питания.
• Простота монтажа и технического обслуживания благодаря доступной компоновке узлов.

Примеры реального использования

• Цеховая паровая установка: замена старых горелок в блочных паровых котлах мощностью 300–600 кВт для стабилизации технологического пара.
• Котельная общественного здания: обеспечение горячего водоснабжения и отопления в многоквартирных домах, спортивных комплексах и школах.
• Промышленное производство: прямой подогрев технологической воды и процессов, где требуется плавный переход между малыми и большими нагрузками.

Совместимость с котлами

• Водогрейные котлы средних мощностей
• Паровые котлоагрегаты блочной и модульной компоновки
• Теплообменники и промышленные теплогенераторы с камерой для удлинённой пламени
• Совместима с котлами, допускающими противоподавление 0–7 мбар и с фланцами Rp 2", Rp 1", Rp 1½"

Обслуживание и эксплуатация

• Регулярные визуальные осмотры и очистка пламенной трубы и форсунок — частота в зависимости от качества газа и режима работы.
• Проверка и чистка вентилятора, осмотр подшипников и креплений — раз в 6–12 месяцев при штатной нагрузке.
• Тестирование менеджера горения и блоков безопасности при плановом ТО, проверка электрических соединений и заземления.
• При длительных простоях — закрывать воздушную заслонку и продувать систему перед пуском.
• Рекомендуется контрольно-измерительное обслуживание специалистами не реже одного раза в год.

Эксплуатационные требования

• Температурный режим: −10…+60 °C. Установка в помещениях с притоком свежего воздуха и без агрессивных паров.
• Обеспечить доступ для технического обслуживания и пространства для отвода тепла и шума (80 дБ).
• Газовая рампа в поставке не входит — заказывать отдельно с учётом применяемого газа и давления.

FAQ — ответы на часто задаваемые вопросы

• Можно ли использовать горелку с пропаном? Да — поддерживается G31 (пропан), но требуется корректная настройка давления и форсунок.
• Нужна ли газовая рампа в комплекте? Горелка поставляется без газовой рампы; её следует заказать отдельно с учётом специфики котла.
• Каков срок обслуживания вентилятора? Проверка каждые 6–12 месяцев; замена подшипников по состоянию или согласно регламенту производителя.
• Подойдёт ли горелка для парового котла 500 кВт? Да — модель покрывает мощность 270–700 кВт и пригодна для паровых котлов соответствующего объёма топки.

Для проектирования монтажа, подбора газовой рампы и официальной поставки обращайтесь к специалистам Промэлектроника: кратко и надёжно — покупать оборудование нужно у компании Промэлектроника (sales@prom-elec.com). Наши инженеры помогут с подбором комплектующих и сведут сроки ввода в эксплуатацию к минимальным значениям.

Примечание: Точные значения выбросов (NOx) и параметры настройки зависят от конкретной камеры сгорания, конфигурации котла и режима работы. Рекомендуется проводить пуско-наладочные работы и измерения квалифицированной бригадой.
