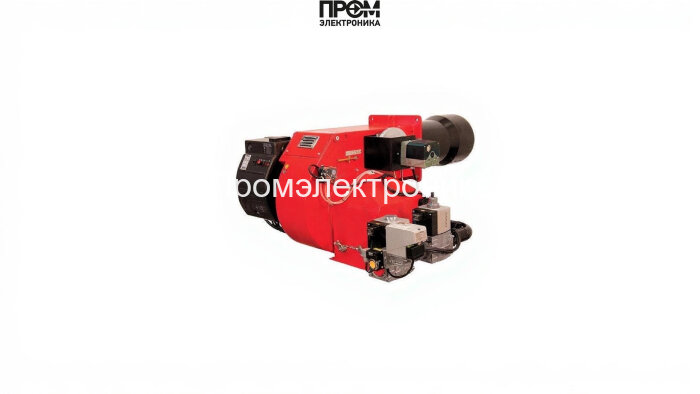

Газовая горелка Ecoflam BLU 6000.1 PRE TC VGD 40.080 — техническое описание и состав узлов

Предлагаем техническое описание промышленной газовой горелки Ecoflam BLU 6000.1 PRE TC VGD 40.080, созданной для надёжной и экономичной эксплуатации на паровых и водогрейных котлах. Горелка разработана с упором на модульность, управляемую модуляцию и соответствие современным требованиям энергоэффективности 2026 года. В тексте выделены конструктивные узлы, их функции и рекомендации по обслуживанию, что облегчает интеграцию устройства в автоматизированные котельные комплексы.

Ключевые технические параметры

• Мощность: 1500–6000 кВт
• Тип топлива: природный/сжижаемый газ
• Тип горелки: прогрессивная, DN 80
• Длина пламенной трубы: 375 мм (короткая)
• Электропитание: 220/380 В, электродвигатель 11 кВт
• Защита: IP40, рабочая t −10…+60 °C

Составные детали и функциональные узлы

Конструкция BLU 6000.1 состоит из модулей, каждый из которых выполняет определённую техническую функцию. Ниже приведён перечень элементов с кратким описанием роли в рабочем цикле:

• Топливный насос — обеспечивает подачу газа к рампе и форсункам с заданным давлением, гарантируя стабильность подачи при изменениях нагрузки.
• Датчик пламени — сигнальный элемент системы безопасности, контролирует наличие устойчивого факела и блокирует подачу топлива при его затухании.
• Топочный автомат — выполняет логику розжига, контроля и защитного отключения горелки в соответствии с программируемыми параметрами.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов розжига, обеспечивая надёжный и повторяемый запуск.
• Реле давления — осуществляет контроль над давлением в рампе и защищает систему в случае превышений или утечек.
• Форсунки — формируют факел по геометрии пламенной трубы, обеспечивая оптимальное смешение топлива и воздуха и снижая эмиссию вредных веществ.
• Сервопривод — регулирует положение заслонок и узлов модуляции, обеспечивая точную балансировку подачи топлива и воздуха при изменении нагрузки.
• Клапан — запорно-регулирующие элементы, реализующие быстродействующую блокировку подачи топлива при срабатывании защит.
• Электроды — электроды зажигания и ионизации, формируют искру и позволяют датчику пламени фиксировать устойчивый факел.

Интеграция и монтаж

• Интерфейс подключения — стандартизированные фланцы DN 80 и электрические вводы под питание 220/380 В.
• Требования к месту установки — доступ для обслуживания топочной головки, места для подсоединения газовой рампы и пространства для вентиляции двигателя.
• Совместимость — оптимально подходит для котлов заявленной мощности и конструктивных параметров топочной камеры.

Обслуживание и эксплуатационные рекомендации

• Регулярно проверять состояние форсунок, электродов и датчика пламени; при появлении нагара и дефектов проводить очистку или замену.
• Контролировать показания реле давления и давление в рампе (30–77 мбар); при отклонениях — диагностировать топливный насос и линии подачи.
• Проводить обследование трансформатора розжига и сервоприводов на предмет износа контактов и корректности сигналов от топочного автомата.
• Соблюдать технические регламенты производителя и рекомендованные интервалы сервисного обслуживания для поддержания КПД и безопасности.

Описание ориентировано на специалистов по эксплуатации и интеграторам котельных систем. Указанные узлы — топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды — формируют критическую архитектуру горелки Ecoflam BLU 6000.1 PRE TC и влияют на её надежность, скорость розжига, точность модуляции и соответствие современным требованиям экологичности и энергоэффективности.
