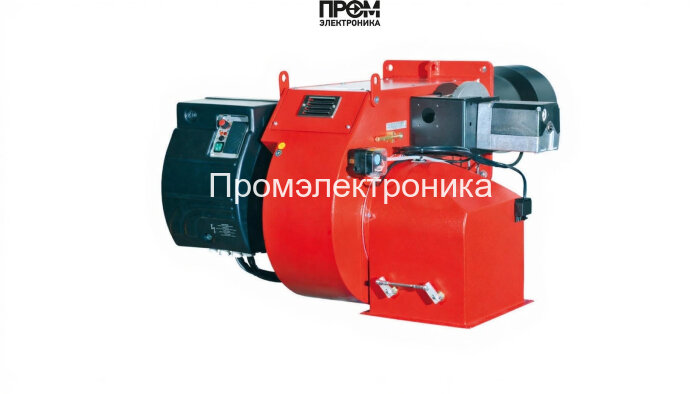

Газовая горелка Ecoflam BLU 4000.1 PRE TL VGD 40.065 — техническое описание и состав

Промышленная газовая горелка Ecoflam BLU 4000.1 PRE TL VGD 40.065 разработана для высоконагруженных котельных и технологических установок. Модель обеспечивает диапазон мощности 875–3900 кВт и оптимизирована под повышенные требования 2026 года по энергоэффективности и интеграции в автоматизированные системы управления (АСУТП). Конструкция с удлинённой пламенной трубой 565 мм (DN65) снижает локальные тепловые перегрузки камеры сгорания и продлевает ресурс основных узлов.

Ключевые технические параметры

• Вид топлива: природный газ
• Диапазон мощности: 875–3900 кВт
• Длина пламенной трубы: 565 мм, номинальный диаметр DN65
• Электропитание: 220/380 В
• Электродвигатель: 7500 Вт; потребляемая мощность системы: 9000 Вт
• Класс защиты: IP40; рабочая температура: -10…+60 °C
• Давление газовой рампы: 24–62 мбар; противодавление: 0–15 мбар
• Вес: 249.5 кг; габариты: 134.5×94.1×63.1 см

Составные элементы и назначение

Горелка собрана по модульной схеме, что упрощает обслуживание и интеграцию в современные промышленные решения. В состав основные узлы входят:

• Топливный насос — обеспечивает точную подачу газа/смеси при варьирующем давлении, интегрируется с рампой и клапанами для поддержания заданной мощности;
• Датчик пламени — оптический или ионизационный сенсор для контроля фактического горения и исключения аварийных ситуаций;
• Топочный автомат — управляющий контроллер с алгоритмами модуляции, защитами и интерфейсом для АСУТП;
• Трансформатор розжига — обеспечивает высоковольтные импульсы для инициирования искры при розжиге;
• Реле давления — реагирует на перепады в газовой рампе и противодавление, обеспечивая безопасность и корректную работу при смене режимов;
• Форсунки — распыляют топливную струю в камеру, оптимизированы для равномерного и стабильного горения в удлинённой пламенной трубе;
• Сервопривод — исполнительный механизм точной модуляции подачи воздуха/газа, обеспечивающий динамическое соответствие нагрузки;
• Клапан (газовый) — электромеханический запорный элемент с быстрым срабатыванием и встроенными позиционными датчиками;
• Электроды — заземлённые и зажигающие электроды для надёжного розжига и контроля ионизационного пламени.

Преимущества и эксплуатация

• Модульность обеспечивает быструю замену форсунок, сервоприводов и трансформатора розжига;
• Совместимость с современными системами мониторинга и энергоучёта повышает КПД установки;
• Надёжные датчики пламени и реле давления снижают риск аварий и упрощают сервисное обслуживание.

Рекомендованный регламент технического обслуживания: визуальная проверка и тестирование датчиков ежемесячно, комплексная проверка топочного автомата и кабельных соединений ежеквартально, очистка головы сгорания и проверка форсунок ежегодно. Ecoflam BLU 4000.1 — решение для проектов, где важны стабильность, безопасность и простота интеграции в промышленную автоматизацию.
