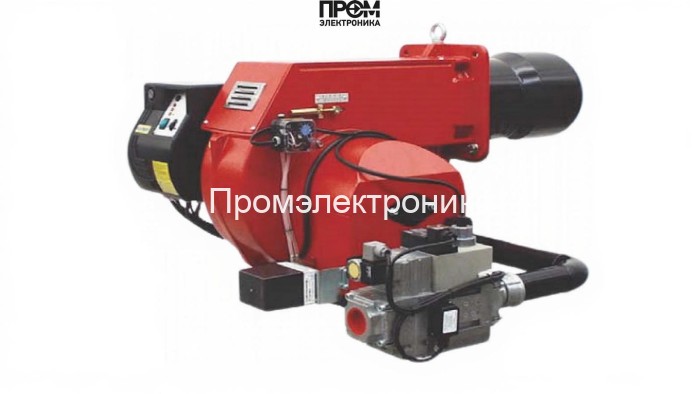

Газовая горелка Ecoflam BLU 2000.1 PRE TC MB‑DLE 420 — техническое описание

Краткое техническое резюме: Ecoflam BLU 2000.1 — прогрессивная газовая горелка промышленного класса, рассчитанная на диапазон мощности 414–2150 кВт. Конструкция оптимизирована для интеграции в современные котельные установки с короткой пламенной трубой (345 мм), обеспечивает точную модуляцию подачи топлива и стабильность горения при изменяющихся нагрузках.

Ключевые особенности и эксплуатационные параметры

• Мощность: 414–2150 кВт; прогрессивное управление подачей топлива для экономии газа и снижения эмиссий.
• Электропитание: 220/380 В; электродвигатель 4000 Вт, суммарная потребляемая мощность ≈5500 Вт.
• Класс защиты: IP40; рабочая температура: −10…+50 °C; масса: 175 кг; габариты: 107.5×71.2×55.5 см.
• Давление газовой рампы: 3–60 мбар; допускаемое противодавление: 0–11 мбар; тип соединения Rp 2".

Конструкция — основные узлы и комплектующие

Модульная архитектура горелки обеспечивает простоту монтажа, быстрый доступ при обслуживании и возможность замены узлов без демонтажа базовой рамы. В состав изделия входят следующие критические элементы, отвечающие за работу, безопасность и управление процессом горения:

• Топливный насос — обеспечивает стабильную подачу топлива в рампу при различных давлении и режимах работы, поддерживает требуемую динамику подачи при модуляции.
• Форсунки и смесительная камера — гарантируют оптимальное распыление топлива и качественное смешивание с воздухом для устойчивого пламени.
• Датчик пламени — непрерывный мониторинг наличия пламени; интерфейс для автоматики аварийного отключения при его исчезновении.
• Топочный автомат — контроллер управления запуском, модуляцией, безопасностью и логикой последовательности операций; поддерживает интеграцию с внешними системами управления котельной.
• Трансформатор розжига и электроды — надёжная система инициирования воспламенения топлива в любых рабочих условиях.
• Реле давления — контроль параметров газовой рампы и блокировка запуска при выходе давления за допустимые пределы.
• Сервопривод — прецизионный исполнительный механизм для регулировки заслонок и клапанов при модуляции мощности.
• Клапан запорный и предохранительный — многоканальная запорная арматура для аварийного перекрытия подачи топлива и обеспечения безопасности при аварийных ситуациях.

Преимущества проектного решения

• Прецизионная модуляция мощности — экономия топлива и стабильное поддержание заданной теплоотдачи.
• Высокая доступность ключевых узлов — сниженные сроки ТО и простота замены комплектующих.
• Широкие возможности интеграции с автоматикой котельной через стандартные интерфейсы управления.
• Соответствие современным требованиям безопасности и промышленной надежности.

Рекомендации по эксплуатации и обслуживанию

• Монтаж и ввод в эксплуатацию — только квалифицированным персоналом с допуском к газовому оборудованию.
• Плановое обслуживание: проверка работы датчика пламени и трансформатора розжига, чистка форсунок, инспекция клапанной группы и сервоприводов каждые 3–6 месяцев в зависимости от режима работы.
• При изменении условий работы (обратное давление, качество топлива) — повторная настройка регуляторов рампы и проверка логики топочного автомата.

Ecoflam BLU 2000.1 — технически сбалансированное решение для промышленных котлов, ТЭЦ и крупных КТП, где требуются высокая точность регулирования, надежность компонентов и экономичное расходование топлива при длительных циклах эксплуатации.
