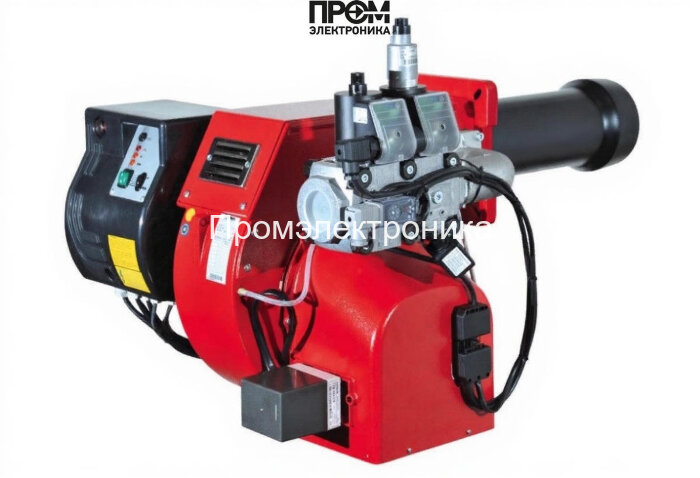

Газовая горелка Ecoflam BLU 1000.1 PAB

Газовая горелка Ecoflam BLU 1000.1 PAB — техническое описание, конструктивные узлы и эксплуатационные характеристики

Ecoflam BLU 1000.1 PAB — промышленно-ориентированная двухступенчатая газовая горелка, рассчитанная на диапазон полезной мощности 245–970 кВт. Решение спроектировано для стабильного и экономичного горения природного и сжиженного газа при эксплуатации в котельных средних и крупных объектов. Конструкция акцентирована на долговременной стабильности подачи топлива, надёжной диагностике пламени и быстрой интеграции в автоматизированные системы управления.

Ключевые узлы и составные детали

• Топливный насос — обеспечивает точную подачу газа в рампу, стабилизирует давление при изменении нагрузок;
• Датчик пламени — электронный контроль наличия и качества горения с быстрым реагированием на пропадание факела;
• Топочный автомат — контроллер управления секциями горения и двухступенчатой логикой, реализует защитные сценарии;
• Трансформатор розжига — высоковольтный блок обеспечения искрового поджига электродов при запуске;
• Реле давления — мониторинг и блокировка работы при превышении или падении давления в газовой магистрали;
• Форсунки — высокоточнoе распыление газа для равномерного смесеобразования и снижения NOx;
• Сервопривод — автоматизированный механизм регулирования положения воздушной заслонки и газовой арматуры;
• Клапан (газовый) — многосоставной предохранительный элемент с быстрым перекрытием подачи топлива;
• Электроды — комплект для контроля поджига и стабильности искрового разряда.

Технические параметры и эксплуатационные преимущества

• Диапазон мощности: 245–970 кВт — пригодна для среднего и крупного теплового оборудования;
• Электропитание: 220/380 В, электродвигатель 1100 Вт, потребляемая мощность 1600 Вт — совместимость с промышленными щитами;
• Класс защиты IP40, рабочая t: −10…60 °C, противодавление 0–8 мбар — надёжная работа в стандартных климатических и технологических условиях;
• Уровень шума около 80 дБ — рекомендуется предусмотреть шумозащиту в жилых зонах;
• Модульная конструкция головки и доступ к сервисным узлам — минимизация времени ТО и простая замена расходников.

Безопасность и интеграция

Система управления включает встроенную диагностику, последовательные блокировки по датчику пламени и реле давления, а также интерфейсы для подключения внешних контроллеров котельной. Комбинация сервопривода и механических клапанов обеспечивает плавное переключение двух ступеней мощности и быстрый аварийный сброс подачи газа.

Рекомендации по обслуживанию

• Ежегодная проверка газовой рампы, форсунок и состояния уплотнений при промышленной эксплуатации;
• Контроль состояния электродов и трансформатора розжига перед отопительным сезоном;
• Периодическая калибровка датчика пламени и проверка срабатывания реле давления.

Комплектность и технические параметры делают Ecoflam BLU 1000.1 PAB оптимальным выбором для систем, требующих сочетания высокой мощности, низких выбросов и надёжной автоматики управления горением.
