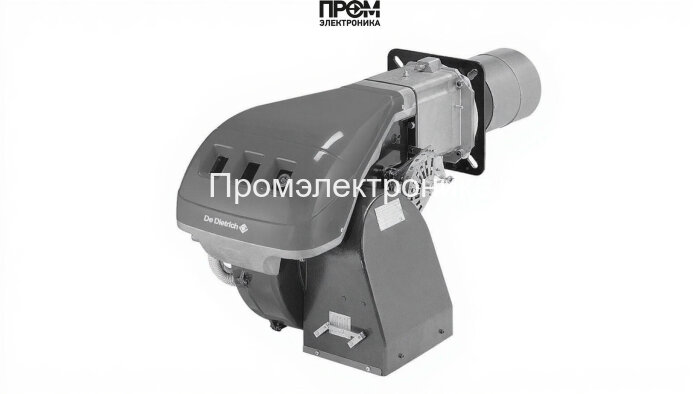

Газовая горелка De Dietrich G 53-1 S

Газовая горелка De Dietrich G 53-1 S — техническое описание и состав узлов

Предлагаемое решение — модуляционная газовая горелка De Dietrich G 53-1 S, рассчитанная на стабильную работу в диапазоне мощности 160–1512 кВт. Конструкция ориентирована на промышленные котлы и теплогенераторы, где требуется точная модуляция нагрузки, высокая надежность и соответствие современным экологическим требованиям. Устройство объединяет электротехнические, гидравлические и топливные подсистемы, реализованные в компактном корпусе с массой 76 кг и габаритами 112×55.3×55.5 см.

Ключевые технические параметры

• Тип топлива: природный газ (возможна комплектация для пропан‑бутана).
• Номинальная мощность: 160–1512 кВт, модуляция в широком диапазоне для точного поддержания температуры.
• Электропитание: 220 В, суммарное потребление электроэнергии до 2600 Вт.
• Расход газа: от 16.9 до 160 нм³/ч при нормализованных условиях.
• Уровень акустического воздействия: 78.5 дБ.

Состав основных узлов и компонентов

Горелка состоит из согласованных модулей, каждый из которых выполняет специфическую задачу по подаче топлива, формированию пламени и обеспечению безопасности:

• топливный насос — обеспечивает стабильное давление и дозирование газа при модуляции нагрузки;
• датчик пламени (ионизационный/оптический) — непрерывный контроль наличия горения и сигнализация отказа;
• топочный автомат (панель DIEMATIC‑m 3) — логика розжига, управления модуляцией и диагностика ошибок;
• трансформатор розжига — формирует высоковольтные импульсы для электрода розжига;
• реле давления — контроль минимального и максимального давления подачи топлива и воздуха;
• форсунки — высокоточные распылители/форсунки для равномерного распределения горючего;
• сервопривод — управление воздушной заслонкой и положением компрессионных узлов для оптимизации соотношения «воздух/топливо»;
• клапан — электромагнитные и предохранительные клапаны для быстрого перекрытия подачи топлива;
• электроды — розжига и ионизации, выполнены для длительного ресурса и простоты замены.

Эксплуатационные особенности и преимущества

• Прогрессивная модуляция снижает цикличность включений — экономия топлива и снижение износа котла.
• Интегрированная автоматика обеспечивает самодиагностику и защищает систему от аварийных режимов.
• Модульность конструкции упрощает техническое обслуживание: доступ к электродам, форсункам и трансформатору возможен без демонтажа основного корпуса.
• Наличие реле давления и датчика пламени гарантирует сокращение рисков утечек и ложных розжигов.

Рекомендации по монтажу и обслуживанию

• Устанавливать в соответствии с инструкцией производителя, обеспечив герметичность газопровода и корректное заземление.
• Профилактическое обслуживание 1–2 раза в год: проверка трансформатора розжига, состояния электродов, чистка форсунок и проверка реле давления.
• Проверять работу датчика пламени и корректность сигналов топочного автомата при каждом сервисном осмотре.

De Dietrich G 53-1 S представляет собой промышленное решение для систем централизованного теплоснабжения и технологических процессов, где требуется высокая точность регулирования, безопасность и простота интеграции в действующие автоматизированные системы управления. Правильная эксплуатация и своевременное техническое обслуживание сохраняют КПД и ресурс основных узлов — топливного насоса, клапанов, форсунок и электрической части горелки.
