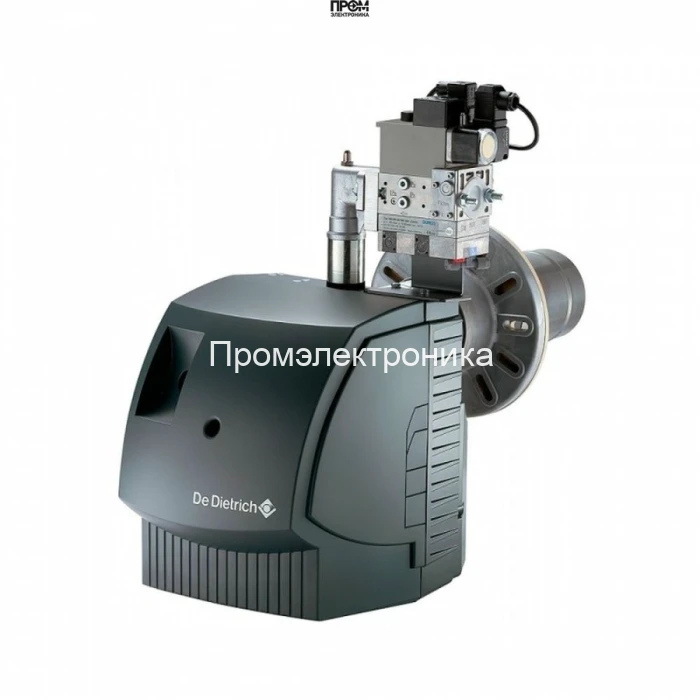

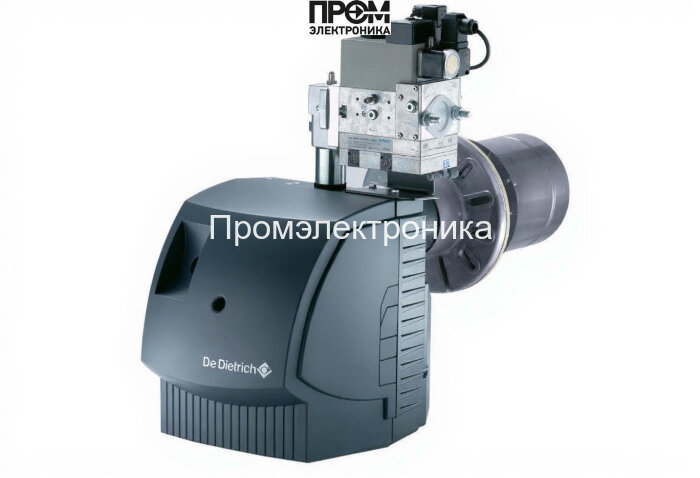

Газовая горелка De Dietrich G 303-2 S — техническое описание и составные узлы

De Dietrich G 303-2 S — модулирующая газовая горелка промышленного класса, спроектированная для эффективной и экономичной работы в диапазоне мощности 60–160 кВт. Описание составлено в строгом техническом стиле с акцентом на ключевые узлы и эксплуатационные параметры, важные для проектирования котельных установок и сервисного обслуживания в 2026 году.

Краткие технические параметры

• Тип топлива: природный газ (возможен перевод на пропан с дооснащением)
• Мощность: 60–160 кВт (модуляция)
• Расход газа: 6.35–16.93 нм³/ч
• Электропитание: 220 В
• Соединение: Rp 3/4"
• Габариты: 76.6 × 35.6 × 60.5 см; масса: 30 кг
• Экологичность: соответствует 3 классу EN 676 по выбросам NOx

Конструкция и состав основных узлов

Горелка представляет собой интегрированную систему, состоящую из следующих ключевых компонентов, каждый из которых выполняет специализированную функцию в обеспечении безопасности, мощности и управляемости:

• Топливный насос — обеспечивает стабильную подачу газа/топлива при изменяющейся нагрузке и минимизирует пульсации давления в магистрали; конструкция рассчитана на длительные циклы работы.
• Датчик пламени (ионный датчик) — непрерывно контролирует наличие устойчивого горения, передаёт сигнал в блок управления и блокирует подачу топлива при аварии.
• Топочный автомат — электронный модуль управления логикой розжига, модуляции и блокировок; реализует алгоритмы адаптивной модуляции для повышения КПД и снижения выбросов.
• Трансформатор розжига — обеспечивает высоковольтный импульс для инициирования искрового розжига; рассчитан на многократные циклы при запуске и перезапуске.
• Реле давления — контролирует давление в топливной системе, защищая узлы от аварийных режимов; интегрируется с системой блокировок топочного автомата.
• Форсунки — дискретные распылительные элементы или газовые жиклёры, проектированные для равномерного распределения смеси и устойчивого горения при разных режимах модуляции.
• Сервопривод — исполнительный механизм, обеспечивающий плавную регулировку положения заслонок и расходных устройств для точной модуляции мощности.
• Клапан (предохранительный/запорный) — многокамерный газовый клапан с электрическим приводом, гарантирующий мгновенную перекрытие подачи топлива при отказе.
• Электроды — анализируют параметры искры и поддерживают корректный розжиг; выполнены из износостойких материалов для длительной службы.

Эксплуатационные особенности и рекомендации

• Монтаж и пусконаладка — только квалифицированным персоналом с проверкой уплотнений, регулировкой форсунок и верификацией работы датчика пламени.
• Техническое обслуживание — плановая проверка форсунок, реле давления, трансформатора и состояния электродов каждые 6–12 месяцев в зависимости от режима эксплуатации.
• Адаптация под пропан требует перевооружения топливного тракта и перенастройки топочного автомата и форсунок.
• Использование оригинальных запасных частей (форсунки, клапан, трансформатор, датчик пламени) сохраняет параметры выбросов и гарантирует соответствие нормативам 2026 года.

De Dietrich G 303-2 S — надёжное решение для промышленных котельных, где важна точная модуляция, безопасность топливной системы и низкие выбросы при длительных режимах работы.
