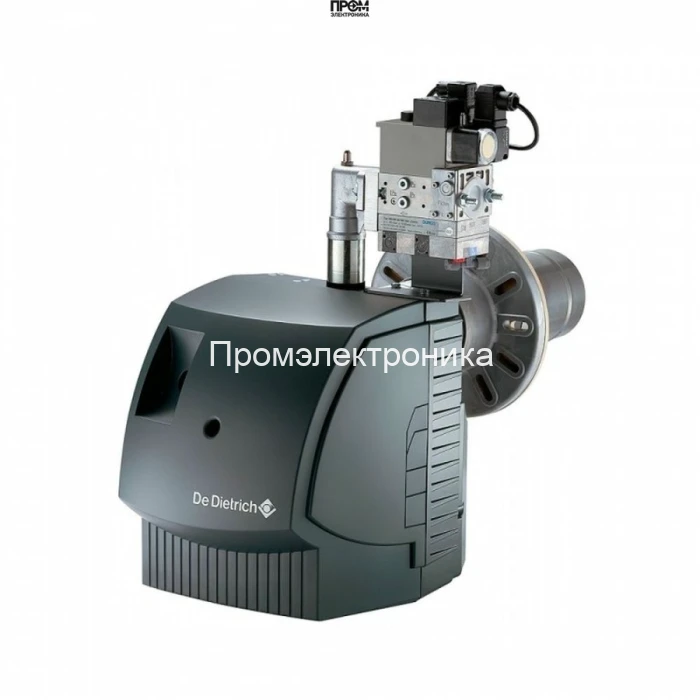

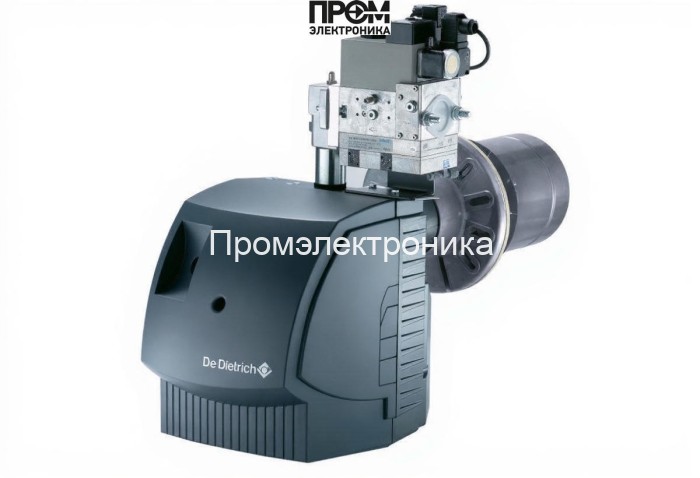

Газовая горелка De Dietrich G 303-2 N — техническое описание и состав узлов

De Dietrich G 303-2 N — промышленная модулируемая газовая горелка с диапазоном мощности 55–180 кВт, разработанная для энергоэффективных котельных решений с низким уровнем выбросов. Техническая архитектура устройства ориентирована на долговременную эксплуатацию, простоту сервисного обслуживания и интеграцию в автоматизированные системы управления отоплением. Описание ориентировано на инженеров эксплуатации, сервисные службы и проектировщиков котельных в 2026 году: учитывает требования к цифровой телеметрии, энергооптимизации и нормативам по NOx.

Ключевые эксплуатационные параметры

• Тип топлива: природный газ (возможна переоборудуемость под пропан с заменой форсунок).
• Диапазон мощности: 55–180 кВт; модуляция мощности для точной подстройки тепловой нагрузки.
• Электропитание: 220–230 В; энергооптимизированные приводы и электроника с низким собственным потреблением.
• Расход газа: 5.82–19.05 нм³/ч; рабочее давление магистрали 20–300 мбар.
• Габариты и масса: 79.8×35.6×60.6 см, вес ~29 кг — компактная компоновка для промышленных и коммерческих котельных.

Состав основных узлов и компонентов

Конструктивно горелка включает набор ответственных элементов, обеспечивающих подачу топлива, розжиг, контроль горения и безопасность. Ниже перечислены ключевые детали, интеграция которых обеспечивает стабильную работу и удобство обслуживания:

• Топливный насос — обеспечивает стабильное и прогнозируемое давление подачи при переходных режимах и выдерживает длительные циклы работы.
• Датчик пламени (ионизационный/оптический) — контролирует наличие устойчивого горения и передаёт сигнал в блок безопасности.
• Топочный автомат — центральный контроллер управления процессом розжига, модуляции и диагностикой, с возможностью подключения телеметрии.
• Трансформатор розжига — генерирует импульс высокого напряжения для инициации искрового розжига электродов.
• Реле давления — мониторит давление газа в системе и блокирует подачу при отклонениях от допустимых значений.
• Форсунки — дозируют расход газа для разных рабочих режимов; комплектуется сменными комплектами при переводе на другие типы топлива.
• Сервопривод (модуляция заслонки) — электронно управляет положением заслонки для точной подстройки мощности.
• Клапан (газовый запорный) — многосекционный и с обратной защитой; обеспечивает аварийное перекрытие подачи топлива.
• Электроды — розжиговые электроды и электроды контроля пламени, выполнены из износостойких сплавов для длительного срока службы.

Интеграция и обслуживание

• Сервисный доступ к узлам: фланцевое соединение Rp 3/4" и раздвижная конструкция упрощают монтаж и демонтаж.
• Рекомендованные процедуры ТО: ежегодная калибровка датчика пламени, проверка реле давления и состояние форсунок; замена уплотнений каждые 3–5 лет по состоянию.
• Совместимость: адаптация к конденсационным и традиционным котлам при совпадении фланцев или использовании переходных фланцев.

De Dietrich G 303-2 N — технически продуманное решение для проектов 2026 года: сочетание модуляции, надежных компонентов и возможности интеграции в цифровые системы управления делает её оптимальным выбором для энергоэффективных котельных и промышленных установок с высокими требованиями к экологии и надежности.
