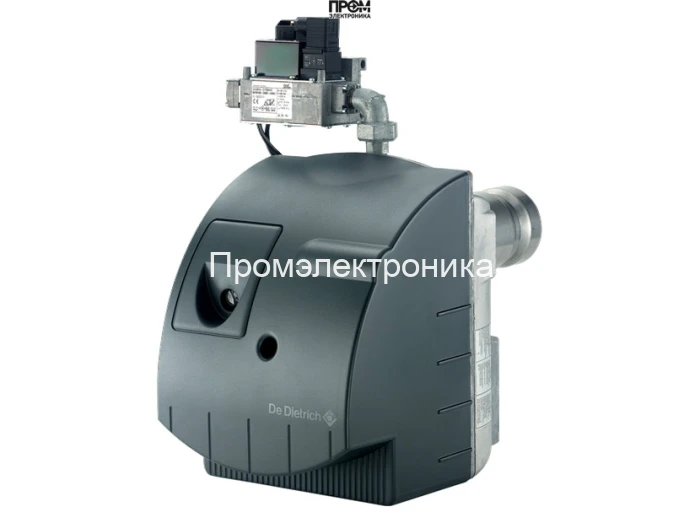

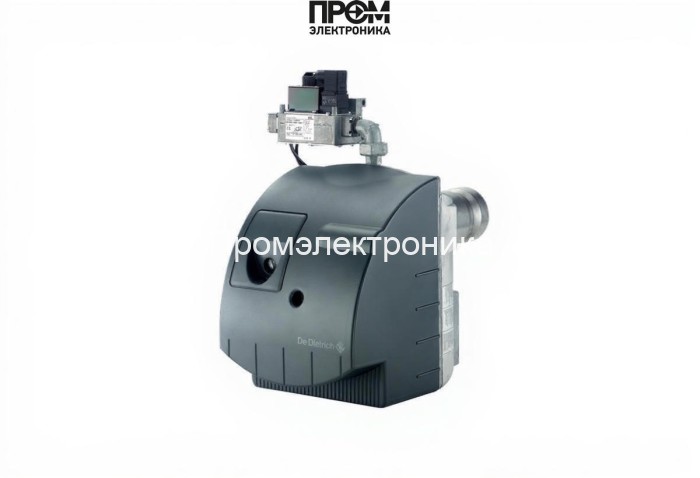

Газовая горелка De Dietrich G 200/1 S — техническое описание

Газовая горелка De Dietrich G 200/1 S (арт. 88027206) — промышленный одноступенчатый модуль мощностью 38–79 кВт, оптимизированный для коммерческих и производственных котельных. Конструкция рассчитана на эффективное сжигание природного газа при минимальных выбросах и обеспечивает стабильную работу в режимах периодического и продолжительного нагрева. В качестве ключевых эксплуатационных параметров — расход газа 4.02–8.36 нм³/ч (2.95–6.13 кг/ч), электропитание 220–230 В, потребляемая электрическая мощность 155 Вт, габариты 48.2×25.9×57.4 см, вес 13.8 кг.

Краткие технические характеристики

• Тип топлива: природный газ (возможен перевод на пропан при дооснащении)
• Мощность: 38–79 кВт
• Расход газа: 4.02–8.36 нм³/ч
• Электропитание: 220–230 В, 155 Вт
• Исполнение: одноступенчатая автоматика
• Габариты: 48.2×25.9×57.4 см; масса: 13.8 кг

Состав и основные узлы горелки

Модульная архитектура G 200/1 S предусматривает удобный доступ к сервисным узлам и упрощённую замену компонентов. В составе горелки присутствуют следующие основные детали:

• топливный насос — обеспечивает дозированную подачу топлива в форсунки, критичен для стабильности факела;
• форсунки — формируют струи газа и обеспечивают правильное смешение с воздухом для полного сгорания;
• электроды — система розжига и контроля ионизацией, отвечают за безопасный запуск и детекцию пламени;
• трансформатор розжига — генерирует напряжение для искрового розжига электродов;
• датчик пламени (ионизационный или оптический) — непрерывный мониторинг наличия горения и блокировка при нештатных ситуациях;
• топочный автомат — управляющий контроллер одноступенчатой автоматики; реализует логику розжига, блокировок и защиты;
• реле давления — контроль подачи воздуха/газового давления, защита от перепадов и сбоев в сети;
• серво-привод (сервопривод) — управляет регулировочными заслонками и клапаном для точной подачи воздуха;
• клапан — газовый запорный элемент с быстродействующей защитой от утечек и аварийных ситуаций.

Особенности и эксплуатационные преимущества

• Интеграция базовой автоматики обеспечивает быстрый розжиг и надёжную блокировку при отсутствии пламени.
• Компактные габариты и облегчённый корпус упрощают монтаж и обслуживание в ограниченном пространстве.
• Оптимизированная сопловая система и аэравлическая схема снижают выбросы CO и NOx и увеличивают КПД.
• Доступность сервисных узлов (электроды, форсунки, клапан) сокращает время ремонта и ТО.

Рекомендации по монтажу и обслуживанию

• Монтаж и пусконаладку поручать сертифицированным специалистам с проверкой герметичности и настройкой давления.
• Регулярно проверять состояние электродов и датчика пламени — каждые 3–6 месяцев в зависимости от режима работы.
• Плановые проверки топливного насоса, реле давления и сервопривода обеспечат стабильность подачи топлива и воздуха.
• При переводе на пропан использовать фирменные комплекты и регулировку производителем или сервисным центром.

De Dietrich G 200/1 S подходит для отопительных и водогрейных котлов средней мощности, малых теплоцентров и промышленных процессов, где требуется простая и надёжная одноступенчатая автоматика. Техническая конструкция делает эту горелку удобной для интеграции в современные системы управления котельной и обеспечивает долговременную эксплуатацию при соблюдении регламентных работ.
