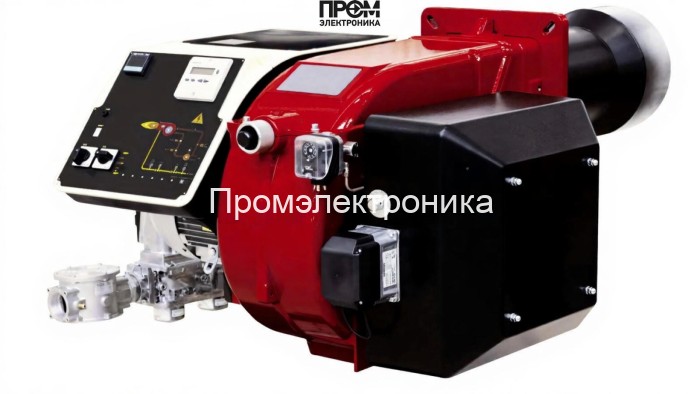

Газовая горелка CIB Unigas R93A M-.MD.S.RU.A.1.65.ES — техническое описание и конструктивные элементы

Промышленная газовая горелка CIB Unigas R93A в электронно‑модулируемом исполнении MD предназначена для точного регулирования тепловой нагрузки в паровых и водогрейных котельных. Модель обеспечивает диапазон мощности 550–4100 кВт при номинальном присоединительном диаметре DN65 и оптимизирована для работы на природном и попутном газе. Конструкция ориентирована на надёжность, ремонтопригодность и интеграцию с современной автоматикой предприятия.

Ключевые характеристики

• Мощностной диапазон: 550–4100 кВт — плавная модуляция без резких пиков.
• Присоединение: DN 65, длина пламенной трубы 495 мм.
• Электропитание: 220/380 В, потребляемая мощность до 8000 Вт, электродвигатель 7500 Вт.
• Рабочие параметры газа: давление рампы 7.5–117 мбар, расход 58–434 нм³/ч, противодавление 0–15.5 мбар.
• Класс защиты: IP40; рабочая температура от −10 до +50 °C.

Состав и функциональные узлы горелки

R93A представляет собой набор взаимосвязанных модулей, каждый из которых выполняет критическую функцию безопасности и управления горением. Комплектующие включают:

• Топливный насос — обеспечивает подачу и стабилизацию давления в системе, адаптирован к рабочим диапазонам давлений рампы.
• Датчик пламени — электронный сенсор контроля наличия факела, интегрируемый с блоком безопасности топочной автоматики.
• Топочный автомат — программируемый контроллер серии ES для управления стадиями запуска, работы и аварийной остановки.
• Трансформатор розжига — источник высокого напряжения для инициации искрового розжига электродов.
• Реле давления — обеспечивает контроль и блокировку при выходе давления за допустимые пределы.
• Форсунки — газораспределительный модуль, формирующий оптимальную смесь для стабильного горения при переменной нагрузке.
• Сервопривод — исполнительный механизм для точного позиционирования заслонок и регулировочных клапанов при модуляции мощности.
• Клапан(ы) запорные и регулирующие — стандартно комплектуются двумя запорными клапанами с опцией блока контроля герметичности.
• Электроды — рабочие элементы системы розжига и контроля ионного тока пламени.

Интеграция и эксплуатация

• Проектирование подключения предполагает предварительную проверку соответствия давлений и электрических характеристик котла и горелки.
• Для корректной работы MD‑версии требуется установка датчика модуляции и калибровка блока ES.
• Рекомендуемое ТО: ежегодная очистка головы сгорания, проверка клапанов и датчиков каждые 6–12 месяцев.

Преимущества для 2026 года

• Повышенная энергоэффективность за счёт электронной модуляции и сервоуправления.
• Упрощённая интеграция в системы удалённого мониторинга и заводской автоматизации.
• Соответствие современным требованиям по безопасности и оперативности реакций при авариях.

Модель CIB Unigas R93A — выбор для объектов, где требуются высокая точность управления тепловой нагрузкой, надёжность узлов и возможность модернизации в рамках текущих цифровых стандартов котельного хозяйства.
