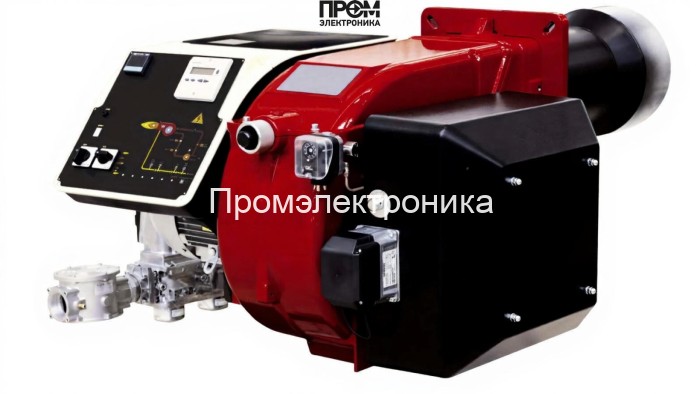

Газовая горелка CIB Unigas R92A — техническое описание и составные узлы

Газовая горелка CIB Unigas R92A — промышленное решение для водогрейных и паровых котлов средней и большой мощности. Модель обеспечивает регулируемую тепловую мощность в диапазоне 480–3050 кВт при номинальном диаметре фланца DN 100 и расходе газа 51–323 нм³/ч. Конструкция рассчитана на противодавление до 14 мбар, рабочую температуру от −10 °C до +50 °C и питание 220/380 В, класс защиты IP40.

Ключевые особенности

• Широкий диапазон мощности 480–3050 кВт — адаптация к плавающим тепловым нагрузкам.
• Стандартная пламенная труба длиной 490 мм — типовое решение для крупных котлов с DN 100.
• Прогрессивное исполнение с электронной системой управления ES — точная модуляция и безопасный запуск/останов.
• Потребляемая электрическая мощность до 6000 Вт, электродвигатель 5500 Вт, уровень шума около 80 дБ.

Состав горелки — основные детали и функциональные узлы

Ниже приведён перечень ключевых компонентов, присутствующих в комплектации или интегрируемых при монтаже. Для проектирования систем важно учитывать назначение и характеристики каждого узла:

• Топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам при заданном давлении;
• Датчик пламени — контроль наличия устойчивого горения, обеспечивает защиту от неполного сгорания и аварийные блокировки;
• Топочный автомат — выполняет логику пуска/остановки, согласование с системами контроля котла и безопасностью;
• Трансформатор розжига — гарантирует надёжную подачу запальной искры для инициирования горения;
• Реле давления — контроль давления в рампе и защитное отключение при выходе параметров за пределы нормы;
• Форсунки — формируют факел и обеспечивают равномерное распределение газа по головке сгорания;
• Сервопривод — механическое регулирование клапанов и заслонок для модуляции потока топлива;
• Клапан — запорные и предохранительные элементы, обеспечивающие герметичность и защиту от утечек;
• Электроды — элементы розжига и контроля искры, выполненные с учётом долговечности в агрессивной среде.

Эксплуатация и интеграция

• Рекомендуется плановое обслуживание каждые 6–12 месяцев: проверка герметичности рампы, состояния форсунок и электродов, тесты датчиков пламени и реле давления.
• Монтаж — фланец DN 100, требуемые подключения: газ, питание 220/380 В, сигнальные линии управления и защиты.
• Совместимость с системами автоматизации — возможна интеграция в цифровые котельные решения при использовании топочного автомата ES и внешних интерфейсов.

Техническое решение CIB Unigas R92A сочетает высокую мощность, модульность и набор защитных узлов, что делает его надёжным выбором для промышленных объектов и энергетических установок, где требуются точная модуляция и повышенная безопасность эксплуатации.
