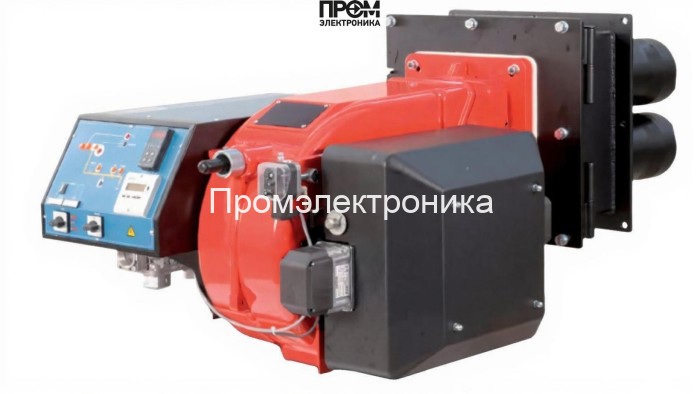

Газовая горелка CIB Unigas R91 M-.MD.S.RU.VS.1.65.ES — техническое описание

Техническое описание предназначено для инженеров и специалистов по котельному хозяйству. Модель CIB Unigas R91 VS — модулируемая газовая горелка короткопламенного исполнения, разработанная для промышленного применения в паровых и водогрейных котлах с ограниченной камерой сгорания. Конструкция обеспечивает стабильное, экономичное и безопасное сжигание газа при широком диапазоне нагрузок: 480–2670 кВт, расход 51–283 нм³/ч, номинальный диаметр DN65. Электропитание 220/380 В, электродвигатель 4000 Вт, класс защиты IP40.

Ключевые технические характеристики (вкратце)

• Мощность: 480–2670 кВт
• Расход газа: 51–283 нм³/ч
• Давление рампы: 1.5–32 мбар, противодавление 0–14 мбар
• Длина пламенной трубы: 326 мм (короткопламенная версия VS)
• Электропитание: 220/380 В, электродвигатель 4000 Вт, потребл. мощность ≈4500 Вт
• Габариты: 146.4×137×73.9 см, вес 250 кг, IP40

Состав основных узлов и функциональная роль компонентов

Конструктивно горелка включает набор критически важных элементов, каждый из которых обеспечивает безопасность, модуляцию и надёжность работы:

• Топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам при заданном давлении, поддерживает требуемую пропорцию подачи при модуляции.
• Датчик пламени — мониторинг наличия пламени в реальном времени, сигнализация аварийных ситуаций и блокировка подачи топлива при затухании.
• Топочный автомат — контроллер безопасности и алгоритм управления этапами розжига, горения и останова; обеспечивает интеграцию с ES/MD блоком.
• Трансформатор розжига — высоковольтный источник для электродов, гарантирующий стабильный и безопасный розжиг даже при изменениях давления газа.
• Реле давления — контроль минимального и максимального давления в рампе, аварийная остановка при отклонениях за пределы допустимого диапазона.
• Форсунки — специализированные сопла для равномерного распределения газо-воздушной смеси по четырём головкам сгорания, что сокращает длину факела.
• Сервопривод — узел модуляции положения заслонок/клапанов, обеспечивает плавную регулировку мощности и быстроту реакции на управляющий сигнал.
• Клапан — запорные и предохранительные клапаны на газовой рампе, реализуют механическую блокировку подачи топлива при аварии.
• Электроды — элементы розжига и контроля качества искрового разряда, работают совместно с трансформатором и датчиком пламени.

Преимущества для эксплуатации и SEO-ориентированные технические тезисы 2026

• Оптимизированная короткопламенная конфигурация VS — уменьшение тепловой нагрузки на стенки котла и повышение КПД.
• Широкая модуляция 480–2670 кВт и цифровая логика управления — плавное соответствие технологическим нагрузкам.
• Применение стандартных узлов (DN65, IP40, 4000 Вт двигатель) упрощает интеграцию и сервис.
• Комплексная система безопасности: датчики пламени, реле давления, блок контроля герметичности и аварийные клапаны.

Описание соответствует современным требованиям по технической документации и SEO-оптимизации: ключевые параметры, состав узлов и эксплуатационные ограничения собраны в машиночитаемой и удобной для инженеров форме. Рекомендуется интеграция в систему удалённого мониторинга и соблюдение регламентных работ для длительной безаварийной эксплуатации.
