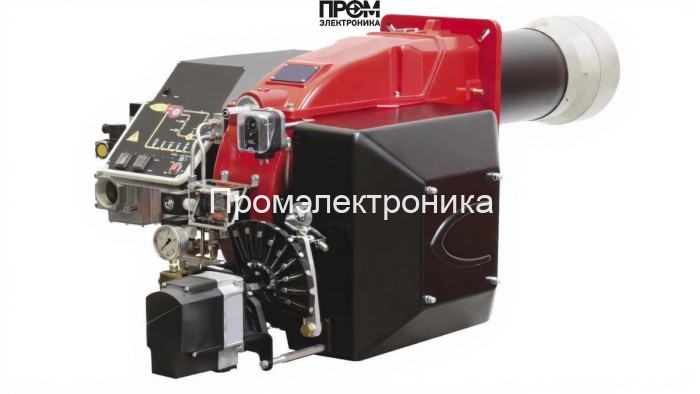

Газовая горелка CIB Unigas R75A M-.PR.S.RU.A.1.80 — техническое описание

Техническое описание модульной газовой горелки CIB Unigas R75A: промышленная система с диапазоном мощности 320–2050 кВт, спроектированная для стабильного и экономичного сжигания природного и сжиженного газа. Ниже приведены конструктивные элементы, функциональные узлы и эксплуатационно-технические характеристики, составленные в сдержанном инженерном стиле для специалистов по котельным установкам и проектировщиков.

Краткие технические данные

• Мощность: 320–2050 кВт
• Длина пламенной трубы: 503 мм
• Электропитание: 220/380 В; электродвигатель 3000 Вт
• Расход газа: 34–217 нм³/ч; давление рампы 1.2–34 мбар
• Противодавление: 0–12 мбар; номинальное присоединение DN 80
• Класс защиты: IP40; рабочая температура: −10…+50 °C; масса ≈ 90 кг

Конструкция и составные части (ключевые узлы)

Горелка выполнена модульно: компоненты доступны для замены и технического обслуживания без демонтажа базовой рамы. В состав изделия входят следующие основные элементы:

• Топливный насос — обеспечивает стабильную подачу газа к рампе при заданном перепаде давления;
• Форсунки — дискретные элементы газораспределения в рампе, подобраны по расходу 34–217 нм³/ч;
• Клапаны (включая два основных газовых клапана в базе) — обеспечивают герметизацию топлива и послойную блокировку подачи;
• Датчик пламени — контроль наличия факела и быстрый сигнал о погасании для отключения подачи;
• Электроды и трансформатор розжига — система инициирования поджига, адаптированная к питанию 220/380 В;
• Топочный автомат — логика управления пуск/останов/модуляция мощности, реализующая безопасные временные последовательности;
• Реле давления — контроль рабочего давления в рампе и противодавления в канале горелки;
• Сервопривод — регулирует положение дросселя/воздушной заслонки для точной модуляции соотношения воздух/газ.

Эксплуатация и обслуживание

• Регламентное обслуживание: проверка форсунок, герметичности клапанов и калибровка датчиков не реже 1 раза в год.
• Перед пуском: контроль давлений рампы и противодавления, проверка электрических соединений и состояния электродвигателя.
• Рекомендации: использовать оригинальные комплектующие и соблюдать инструкции производителя для сохранения гарантийных обязательств.

Применение

R75A предназначена для водогрейных и паровых котлов средней и крупной мощности, где требуется точная модуляция и высокая надежность работы в промышленной среде.
