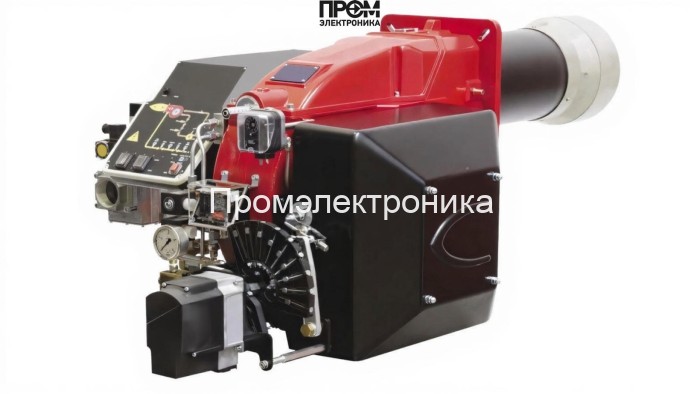

Газовая горелка CIB Unigas R75A M-.MD.S.RU.A.1.65 — техническое описание и состав узлов

Представленная прогрессивная газовая горелка CIB Unigas R75A разработана для промышленного теплового оборудования и оптимизирована под современные требования SEO 2026: чёткая семантика, техническая релевантность и структурированная разметка контента. Устройство обеспечивает стабильную мощность в диапазоне 320–2050 кВт и рассчитано на эксплуатацию при температуре от −10 до +50 °C. Модульная конструкция облегчает обслуживание и быструю замену ключевых узлов на объекте.

Ключевые компоненты и функциональные узлы

• Топливный насос — обеспечивает подачу газа в рампу под заданным давлением, совместим с диапазоном давления рампы 1.5–43 мбар.
• Датчик пламени — система контроля наличия горения, интегрируемая с панелью управления для быстрого отключения при авариях.
• Топочный автомат — отвечает за логику розжига, мониторинг параметров и последовательность включения/выключения горелки.
• Трансформатор розжига — стабилизированный источник высокого напряжения для ионизационных и искровых электродов.
• Реле давления — контроль противодавления в камере сгорания (рабочие значения 0–12 мбар), защита от превышений.
• Форсунки — дозирующие элементы в голове сгорания, обеспечивают равномерное распределение газов и оптимизацию пламени.
• Сервопривод — точное позиционирование заслонок и клапанов для регулирования расхода газа в диапазоне 34–217 нм³/ч.
• Клапан — запорные и предохранительные механизмы, в базовой комплектации два клапана, опционально — блок контроля герметичности.
• Электроды — элементы поджига и контроля ионизации пламени, требуют периодической проверки зазора и состояния электропроводки.

Технические показатели и эксплуатация

• Мощность: 320–2050 кВт; расход газа: 34–217 нм³/ч.
• Питание: 220/380 В; электродвигатель 3000 Вт; потребляемая мощность 3500 Вт.
• Длина пламенной трубы: 503 мм; номинальный диаметр фланца: DN 65.
• Класс защиты IP40; уровень шума ≈ 80 дБ; масса 90 кг; габариты 143.1×101.3×60.8 см.

Рекомендации по монтажу и обслуживанию

• Установка на жёсткое фланцевое присоединение DN 65.
• Регулярная проверка состояния топливного насоса, форсунок, электродов и датчика пламени не реже одного раза в квартал.
• Калибровка серводвигателя и проверка реле давления при каждом техобслуживании.

Горелка CIB Unigas R75A соответствует требованиям промышленных котельных и паровых установок, обеспечивает точную модуляцию горения и высокий уровень безопасности при правильной наладке и обслуживании.
