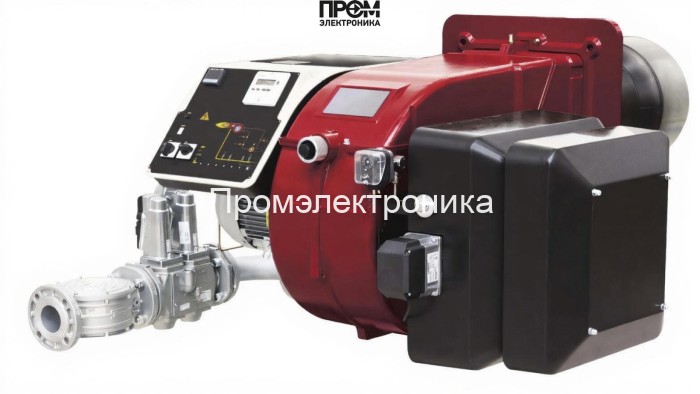

Газовая горелка CIB Unigas R525A M-.MD.S.RU.A.1.80.EA — техническое описание и состав

Промышленная газовая горелка CIB Unigas R525A — модульное решение для средних и крупных котельных, спроектированное с прицелом на надежность, точную модуляцию и простоту обслуживания. Конструкция обеспечивает рабочий диапазон мощности 2000–8000 кВт и совместимость с фланцевым присоединением DN 80. Корпус и узлы рассчитаны на эксплуатацию при температуре от −10 до +50 °C, степень защиты IP40, масса сборки 340 кг.

Ключевые параметры

• Мощность: 2000–8000 кВт
• Давление рампы: 20–198 мбар; противодавление: 0–20 мбар
• Расход газа: 212–847 нм³/ч
• Электропитание: 220/380 В, потребляемая мощность ≈ 19000 Вт
• Габариты корпуса: 168.3 × 164.6 × 87.4 см; длина пламенной трубы 530 мм, диаметр 434 мм

Компоновка и основные узлы

Горелка выполнена в модульной архитектуре, что упрощает установку и замену компонентов. В состав изделия входят следующие технически значимые элементы:

• Топливный насос — регулирует подачу топлива на газовую рампу, обеспечивает стабильный напор и точность расхода.
• Датчик пламени — оптический/ионный датчик контроля наличия стабильного горения для автоматического отключения при нештатных режимах.
• Топочный автомат — управляющий модуль безопасности и последовательности запуска/остановки горелки (аварийные блокировки, тайминги).
• Трансформатор розжига — генератор высокого напряжения для инициирования воспламенения через электроды.
• Реле давления — контроль минимального и максимального давления газовой рампы, с автоматическим отключением при выходе за пределы.
• Форсунки — сменные сопла для точной подачи газа и формирования оптимальной факельной геометрии.
• Сервопривод — моторизированный привод дроссельного клапана и воздухораспределителя для бесступенчатой модуляции.
• Клапан — многоступенчатый запорный модуль (2 клапана + опция контроля герметичности) для исключения утечек.
• Электроды — комплект для розжига и контроля искрового режима, выполнены в антикоррозионном исполнении.

Эксплуатационные и сервисные рекомендации

• Монтаж и запуск должны выполняться сертифицированными специалистами с проверкой давления рампы и герметичности клапанного узла.
• Для версии MD требуется настройка датчика модуляции; без него оборудование функционирует в EA-режиме.
• Регулярно проверяйте состояние форсунок, изоляцию электродов и работу трансформатора розжига; заменяйте изношенные части по регламенту.
• Контролируйте параметры электропитания 220/380 В и уровень шумовой нагрузки (≈85 дБ) при установке в закрытых помещениях.

Эта горелка подходит для паровых и водогрейных котлов, технологических печей и промышленного теплопроизводства, где требуется точная модуляция, высокая надежность и безопасность эксплуатации.
