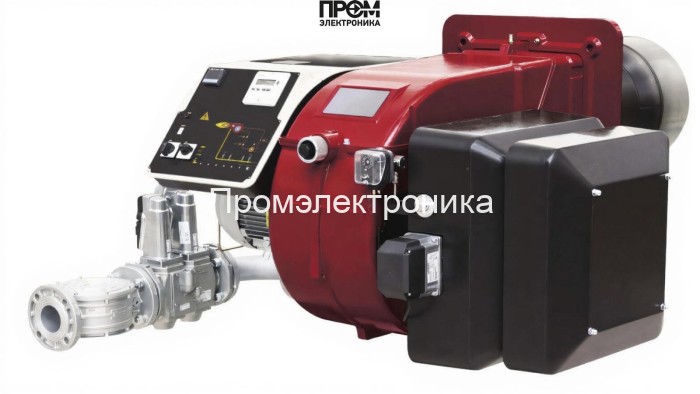

Газовая горелка CIB Unigas R520A M-.MD.S.RU.A.1.80.EA — техническое описание

Представленная газовая горелка CIB Unigas R520A — промышленная, электронно-модулируемая система подачі топлива и управления пламенем, оптимизированная для котельных и технологических теплогенераторов. Конструкция рассчитана на эксплуатацию при переменных нагрузках с точной модуляцией мощности (от 1000 до 6400 кВт), что обеспечивает повышенную топливную эффективность и стабильность процесса горения.

Ключевые конструктивные элементы и их назначение

• Топливный насос: обеспечивает стабильную подачу газа в рампу при заданном давлении; совместим с диапазоном рампового давления 8–124.8 мбар.
• Датчик пламени: реализует непрерывный мониторинг факела и мгновенно сигнализирует об отклонениях, повышая безопасность эксплуатации.
• Топочный автомат: отвечает за логику запуска/остановки, согласование режимов модуляции и защитные сценарии при авариях.
• Трансформатор розжига: обеспечивает надежную подачу высокого напряжения на электроды для формирования стабильной искры при запуске.
• Реле давления: контролирует противодавление и защищает систему от недопустимых перепадов (допустимое противодавление 0–20 мбар).
• Форсунки (голова сгорания): формируют факел в пламенной трубе диаметром 400 мм и длиной 530 мм, обеспечивая равномерное распределение теплоотдачи.
• Сервопривод: реализует точную позиционную регуляцию клапанов и заслонок при модулируемых режимах работы.
• Клапан: многоклапанная газовая рампа с функцией блокировки и контролем герметичности для безопасной эксплуатации.
• Электроды: контроль воспламенения и устойчивости пламени, рассчитаны на промышленную цикличность.

Технические преимущества и эксплуатационные параметры

• Диапазон мощности: 1000–6400 кВт — адаптация к водогрейным и паровым котлам средней мощности.
• Электропитание: 220/380 В; электродвигатель 15 кВт, потребляемая мощность 16.5 кВт.
• Номинальный диаметр патрубка: DN 80; масса конструкции — 340 кг; габариты 168.3 × 164.6 × 87.4 см.
• Рабочая температура: от −10 до +50 °C; уровень пылевлагозащиты IP40; акустический уровень ~85 дБ.
• Расход газа: 106–677 нм³/ч при номинальных режимах; противодавление допускается до 20 мбар.

Интеграция и техническое обслуживание

• Совместима с контроллерами управления котельной и системами автоматизации; требует датчика модуляции для MD-версии.
• Регламентное ТО: проверка газовой рампы, герметичности клапанов, калибровка датчика пламени и замена электродов по циклам эксплуатации.
• Проектирование дымохода и система вентиляции должны учитывать противодавление и шумовую характеристику.

Решение CIB Unigas R520A — выбор для предприятий, где важны точность модуляции, безопасность и экономия топлива при промышленных условиях эксплуатации.
