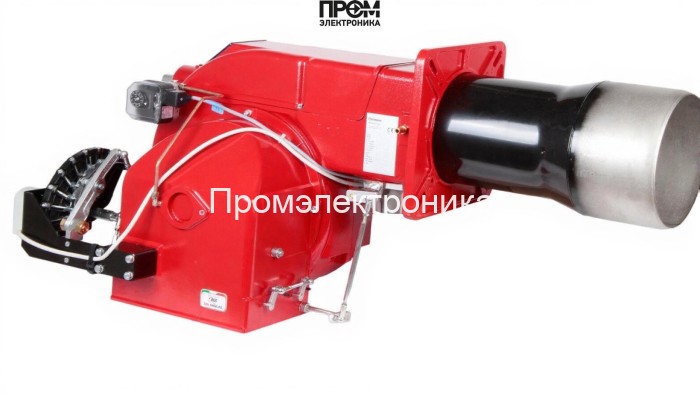

Газовая горелка CIB Unigas P73 M-.MD.L.RU.A.1.50.EA — техническое описание и конструктивные узлы

Представленная горелка CIB Unigas P73 — модульное, прогрессивное решение для промышленных и коммунальных котельных, обеспечивающее регулируемый тепловой диапазон 320–1650 кВт. Описание составлено в техническом стиле с фокусом на ключевых рабочих узлах, эксплуатационных параметрах и совместимости с котельными агрегатами. Топология горелки рассчитана на стабильную работу при противодавлении до 10 мбар и давлении в газовой рампе 4.9–64.9 мбар.

Конструктивные элементы горелки

• Топливный насос — обеспечивает подачу и поддержание необходимого давления топлива в рампе, снабжён регулировочными узлами для точной модуляции расхода.
• Датчик пламени — быстродействующий сенсор контроля устойчивости факела, интегрируется в электронную систему управления EA для мгновенной реакции на отклонения пламени.
• Топочный автомат — блок автоматического управления запуском/остановом и защитами, реализует алгоритмы безопасности и коммутацию газовой арматуры.
• Трансформатор розжига — блочный модуль высокого напряжения для инициирования искрового розжига между электродами.
• Реле давления — контрольный элемент, отслеживающий перепады давления в газовой системе и реализующий блокировки при выходе параметров за пределы допустимых.
• Форсунки — сопла головки сгорания, обеспечивающие равномерное распределение газовоздушной смеси; материал и геометрия рассчитаны на рабочие расходы 32–175 нм³/ч.
• Сервопривод — исполнительный механизм регулировки заслонок и клапанов, обеспечивает модуляцию подачи воздуха и газа при изменении нагрузки.
• Клапан — запорная газовая арматура, включающая основное и аварийное запорные устройства, в базовой комплектации предусмотрено 2 клапана.
• Электроды — комплект розжига и контроля искры, выполнены из износостойких сплавов для длительной работы в агрессивной среде пламенной трубы длиной 495 мм.

Ключевые технические параметры

• Мощность: 320–1650 кВт
• Питание: 220/380 В; электродвигатель 2200 Вт; потребление 2700 Вт
• Класс защиты: IP40; уровень шума ~80 дБ
• Рабочая температура: −10…+50 °C; масса 130 кг
• Тип соединения: Rp 2"; габариты 132.6×94.7×57.6 см

Эксплуатация и обслуживание

• Регламентное обслуживание и калибровка датчиков — залог стабильной работы модульной горелки.
• Профилактическая проверка реле давления, состояния электродов и форсунок — не реже раз в полгода.
• Использование оригинальной газовой арматуры и компонентов (насосы, трансформаторы, сервоприводы) — снижает риск внеплановых остановок.

Горелка CIB Unigas P73 оптимальна для промышленных котельных, термоагрегатов и централизованных систем отопления, где требуются точная модуляция, высокая надёжность и соблюдение современных стандартов безопасности. Техническое исполнение и комплектующие позволяют интегрировать устройство в существующие автоматизированные системы управления и выполнить наладку в соответствии с рекомендациями производителя.
