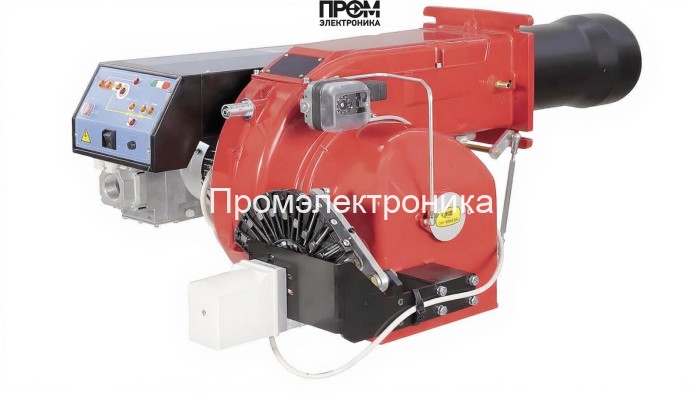

Газовая горелка CIB Unigas P65 — техническое описание и состав

Предлагаемая газовая горелка CIB Unigas P65 — промышленная прогрессивная система отопления и парогенерации, разработанная для надёжной работы на диапазоне мощностей 270–970 кВт. Конструкция адаптирована к эксплуатации при противодавлении 0–8 мбар и температуре окружающей среды от -10 до +50 °C. Электронное управление (ES) обеспечивает точную логику включения и безопасную работу без инвертора. Класс защиты IP40 требует сухой и вентилируемой машинной зоны.

Ключевые элементы конструкции

• Корпус и монтажная рама — жёсткая несущая структура (121.9x102.6x53.1 см) для точной ориентации головы сгорания и газовой рампы.
• Газовая рампа и форсунки — дозировка и распределение газовой смеси: давление рампы 4.9–28.9 мбар, расход 29–103 нм³/ч.
• Голова сгорания и пламенная труба — удлинённая пламенная труба 416 мм обеспечивает оптимальный факел и равномерное распределение тепла в топке.
• Электродвигатель и сервопривод — приводные механизмы обеспечивают прогрессивное регулирование подачи топлива и точность позиционирования заслонок.
• Электроника ES и топочный автомат — программируемая логика управления, последовательность розжига, мониторинг рабочих параметров и защитные алгоритмы.

Основные составные модули и их функции

• Топливный насос — поддерживает стабильную подачу газа к рампе при изменении давления в сети.
• Датчик пламени — непрерывный мониторинг факела, мгновенное выключение при потухании.
• Топочный автомат — координирует циклы розжига, удержания и гашения в автоматическом режиме.
• Трансформатор розжига и электроды — генерируют искру для надёжного поджига смеси, рассчитаны на промышленную нагрузку.
• Реле давления — контроль минимального и максимального давления газа для безопасности и стабильности горения.
• Форсунки — формируют распределение газа по сечению факела, оптимизируют пламя под разные режимы мощности.
• Сервопривод — управляет положением заслонок и дросселей для плавной модуляции мощности.
• Клапан(ы) газа — резервные и рабочие запорные элементы, опционально — блок контроля герметичности (2 клапана + блок).

Эксплуатация и сервис

Рекомендуется регулярная диагностика: проверка герметичности рампы и кранов, чистка головы сгорания и форсунок, тестирование датчика пламени и трансформатора розжига, проверка работы сервоприводов и реле давления. Профилактические интервалы следует планировать в соответствии с режимами работы и рекомендациями производителя.

Совместимость и применение

• Подходит для котлов и парогенераторов средних и больших мощностей (270–970 кВт).
• Резьбовое подключение Rp 2", применяется в горизонтальных и вертикальных топках.
• Итальянская сборка и комплектующие CIB Unigas — высокая надёжность в промышленной среде.
