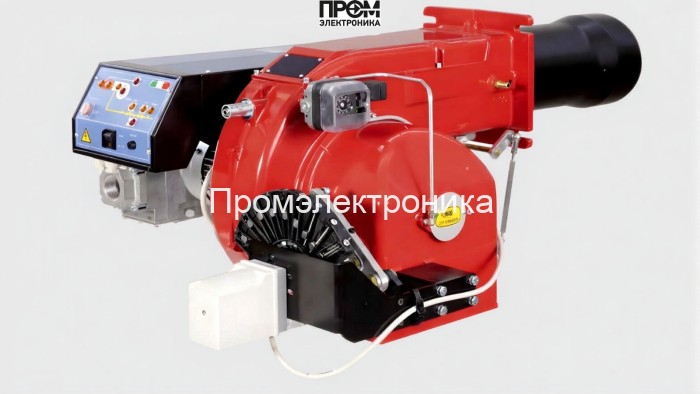

Газовая горелка CIB Unigas P61 M — техническое описание и состав

Представленная газовая горелка CIB Unigas P61 M — промышленное модулируемое решение для точной подачи тепловой энергии в паровые и водогрейные котлы. Модель обеспечивает рабочий диапазон мощности 160–800 кВт и предназначена для эксплуатации в стандартных котельных условиях при температуре от −10 до +50 °C. Описание сформировано в техническом стиле с акцентом на ключевые узлы, эксплуатационные параметры и требования интеграции.

Ключевые технические параметры

• Диапазон мощности: 160–800 кВт;
• Длина пламенной трубы: 343 мм (стандартная конфигурация);
• Электропитание: 220 В / 380 В, электродвигатель 1100 Вт, потребление ~1600 Вт;
• Класс защиты: IP40; вес — 68 кг; габариты 107.9×99.7×54 см;
• Давление на рампе: 4.1–13 мбар; противодавление: −1…7 мбар; расход газа: 17–84.7 нм³/ч;
• Фланцевое подключение: DN 65.

Конструктивные узлы и состав горелки

Для корректной оценки технических возможностей и обслуживания важно выделить основные компоненты горелочной группы. В комплект поставки и конструкцию входят следующие элементы:

• Топливный насос — обеспечивает стабильную подачу газовоздушной смеси и компенсирует перепады давления в магистрали;
• Датчик пламени — оптический/ионный мониторинг наличия пламени с быстрым отключением при отсутствующем горении;
• Топочный автомат — управляющий контроллер модуляции мощности и последовательности розжига/гашения;
• Трансформатор розжига — генерирует надёжную искру для инициирования горения при пуске;
• Реле давления — защищает систему от критических перепадов и обеспечивает блокировки при аварийных режимах;
• Форсунки — сменные распылительные элементы, обеспечивающие равномерную подачу и формирование факела;
• Сервопривод — привід клапанов модуляции с точностью позиционирования для обеспечения пропорциональной подачи топлива;
• Клапан (регулирующий/перекрывной) — электромеханический элемент для аварийного перекрытия подачи газа;
• Электроды — электроды розжига и контроля искрового промежутка, выполнены из жаростойких материалов.

Эксплуатация и интеграция

• Монтаж возможен на котлах с интерфейсом DN 65; при установке требуется обеспечить фильтрацию газа и заземление электропитания;
• Рекомендуется интеграция с системой автоматики котельной для синхронизации топочного автомата и защит;
• Периодическое сервисное обслуживание включает проверку форсунок, состояния электродов, функциональность датчика пламени и тестирование реле давления.

Преимущества при эксплуатации

• Высокая точность модуляции и стабильность состава пламени при изменениях расхода газа;
• Модульная конструкция упрощает замену форсунок, трансформатора и сервоприводов без демонтажа основной рамы;
• Интеграция современных средств контроля пламени и защитных реле повышает безопасность и надёжность работы.

Данная горелка оптимальна для модернизации промышленных котельных и замены устаревших устройств, где критичны точность регулирования и безопасность. При проектировании системы обращайте внимание на соответствие давлений, подключение DN 65 и требования по электропитанию.
