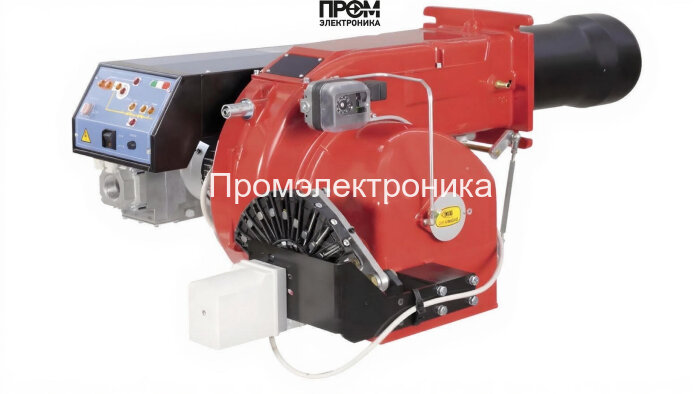

Газовая горелка CIB Unigas P61 M-.PR.S.RU.A.1.50.EA — техническое описание и конструкция

Профессиональная газовая горелка CIB Unigas P61 (серия EA) — промышленное решение для котлов и технологических печей мощностью от 160 до 800 кВт. Разработана для стабильной модуляции, низких выбросов и интеграции в современные автоматизированные системы управления. Рабочие условия: температура окружающей среды от -10 до +50 °C, противодавление в топке от -1 до 7 мбар.

Ключевые технические параметры

• Мощность: 160–800 кВт
• Длина пламенной трубы: 343 мм (стандартная)
• Электропитание: 220/380 В; электродвигатель 1100 Вт; потребляемая мощность 1600 Вт
• Давление газовой рампы: 4.8–24 мбар; расход газа: 17–84.7 нм³/ч
• Класс защиты: IP40; масса: 68 кг; соединение: Rp 2"
• Габариты: 107.9 x 81.2 x 46.4 см

Состав основных узлов

Конструктивно горелка состоит из модульных блоков, обеспечивающих быстрый сервис и замену компонентов. Основные детали:

• Топливный насос — обеспечивает стабильную подачу газа на рампу при изменениях давления в магистрали;
• Датчик пламени — контролирует наличие и качество горения, интерфейс с системой безопасности;
• Топочный автомат — электронный контроллер серии EA для модуляции и последовательности запуска/остановки;
• Трансформатор розжига — высоковольтный блок для инициации искрового зажигания;
• Реле давления — мониторинг давления газа и аварийная блокировка при отклонениях;
• Форсунки — сменные сопла для оптимального распределения топлива при работе на NG или LPG;
• Сервопривод — обеспечивает точную модуляцию заслонки и расхода газа;
• Клапанная группа — основной и вспомогательный клапаны с опцией блока контроля герметичности;
• Электроды — элементы розжига и контроля устойчивости пламени.

Преимущества и эксплуатация

• Прогрессивная модуляция снижает потребление топлива и колебания температуры в теплообменнике;
• Модульная архитектура упрощает техническое обслуживание и сокращает время простоя;
• Совместимость с широким спектром котлов и систем автоматизации; опциональная настройка форсунок для LPG.

Монтаж и пусконаладка должны выполняться квалифицированным персоналом в соответствии с нормативами и инструкцией производителя. Регулярное обслуживание ключевых узлов — топливного насоса, клапанной группы, датчика пламени и электродвигателя — гарантирует длительную и безопасную эксплуатацию.
