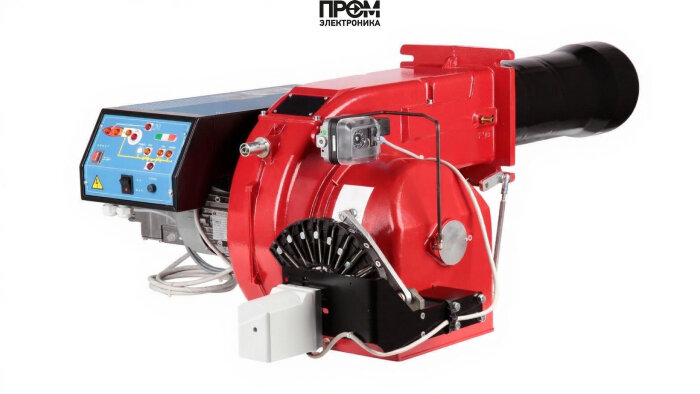

Газовая горелка CIB Unigas P61 M-.PR.L.RU.A.8.40 — техническое описание

Газовая горелка CIB Unigas P61 M-.PR.L.RU.A.8.40 (арт: 2191604) — промышленное решение для стабильного и экономичного котельного теплопроизводства. Модификация с прогрессивным регулированием разработана для работы на природном газе (метан) и обеспечивает широкий диапазон мощности и точный контроль пламени при минимальных выбросах.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 160 до 800 кВт
• Исполнение: прогрессивная (плавная модуляция мощности)
• Тип пламенной трубы: удлиненная, длина — 433 мм
• Электропитание: 220 В / 380 В
• Электродвигатель: 1100 Вт
• Потребляемая электрическая мощность: 1600 Вт
• Класс пылевлагозащиты: IP40
• Страна бренда: Италия
• Противодавление: от 0 до 7 мбар
• Вес: 68 кг
• Габариты: 116.9 x 81.2 x 46.4 см
• Тип соединения газовой рампы: Rp 1 1/2"
• Рабочая температура: от -10 до 50 °C
• Давление газа в рампе: от 4.8 до 27.5 мбар
• Расход газа: от 17 до 84.7 нм³/ч
• Комплектация: с газовой рампой и с головой сгорания; стандартный диаметр рампы Rp 1 1/2"
• Функциональные элементы (включено в индекс 8): 2 клапана + блок контроля герметичности + реле максимального давления газа

Конструкция и комплектация

Горелка выполнена по модульной схеме и включает следующие узлы:

• корпус с удлиненной пламенной трубой (длина 433 мм);
• голова сгорания с соплом и газораспределительной рампой (Rp 1 1/2");
• электродвигатель 1100 Вт и вентилятор для подачи воздуха;
• система запорной арматуры: два газовых клапана высокой надежности;
• блок контроля герметичности и реле максимального давления газа для обеспечения безопасности;
• электрические соединения на 220/380 В и органы регулирования мощности.

Преимущества

• Широкий диапазон мощности 160–800 кВт обеспечивает применение в различных энергоузлах;
• Прогрессивное управление снижает пусковые нагрузки и позволяет экономить топливо;
• Удлиненная пламенная труба улучшает распределение теплового потока в камере сгорания;
• Встроенные средства безопасности (2 клапана, контроль герметичности, реле давления) соответствуют промышленным требованиям;
• Итальянская сборка и комплектующие повышают долговечность и ремонтопригодность.

Области применения и реальные примеры

Горелка предназначена для эксплуатации в промышленных и коммунально‑бытовых системах теплоснабжения:

• Паровые и водогрейные котлы средней и большой мощности — замена старых горелочных блоков в котельных производственных предприятий;
• Пополнение оборудования ТЭЦ, мини‑котельных и объектов ЖКХ — регулирование нагрузки в переходных режимах;
• Теплопроизводство для технологических процессов на пищевых, химических и текстильных предприятиях.

Примеры: модернизация котла Viessmann 500–800 кВт с целью снижения расхода газа и повышения стабильности розжига; установка на водогрейный котёл в промзоне для покрытия пиковой нагрузки.

Эксплуатация и техническое обслуживание

• Монтаж и пусконаладочные работы должны выполнять сертифицированные специалисты с учетом требований производителя и правил газовой безопасности.
• Регулярный осмотр: проверка состояния сопла, рампы и уплотнений — не реже одного раза в 3 месяца при интенсивной эксплуатации.
• Обслуживание электропривода и вентилятора: смазка подшипников, проверка токов и вибраций — не реже раза в полугодие.
• Проверка срабатывания блоков безопасности (контроль герметичности, реле давления, клапаны) при каждом ТО и после аварийных остановов.
• Рекомендуемый запас комплектующих: комплект форсунок, уплотнители, фильтры и запасной клапан.

Совместимость с котлами

Горелка подходит для большинства чугунных и стальных котлов средней и большой мощности при обеспечении соответствующих размеров камеры сгорания и систем вентиляции. Рекомендовано применение с котлами:

• водогрейные промышленные котлы 160–800 кВт;
• парообразующие котлы с допустимой длиной камеры для удлиненной пламенной трубы (433 мм);
• универсальные котельные установки с возможностью подстройки системы управления под 220/380 В.

Часто задаваемые вопросы (FAQ)

• Какие требования к давлению газа? Давление газа в рампе должно быть в диапазоне 4.8–27.5 мбар; противодавление допускается от 0 до 7 мбар.
• Можно ли использовать горелку на сжиженном газе? Данная модификация рассчитана на природный газ (метан); применение сжиженного газа требует перенастройки и консультации производителя.
• Какая электрическая мощность требуется? Потребляемая электрическая мощность — 1600 Вт; электродвигатель — 1100 Вт, питание 220/380 В.
• Требуется ли дополнительное оборудование? В стандарт поставки входят газовая рампа и голова сгорания; дополнительные элементы (система регулирования топлива, фильтры, сенсоры) подбираются по задаче.

Рекомендации по безопасности

• Запрещается проводить наладку под давлением газа без газоанализаторов и отключения подачи газа при аварийных проверках.
• Все электрические работы — только при обесточенном оборудовании; соблюдайте класс IP40 для размещения в защищенных помещениях.

Для оперативной поставки и профессионального сервисного сопровождения рекомендуем приобретать оборудование у компании Промэлектроника — обращайтесь: sales@prom-elec.com. Специалисты компании помогут с подбором модификации, монтажом и пусконаладкой под конкретный котёл.

Горелка CIB Unigas P61 M-.PR.L.RU.A.8.40 — надежное и технологичное решение для современных котельных, обеспечивающее безопасную, экономичную и управляемую работу тепловых агрегатов.
