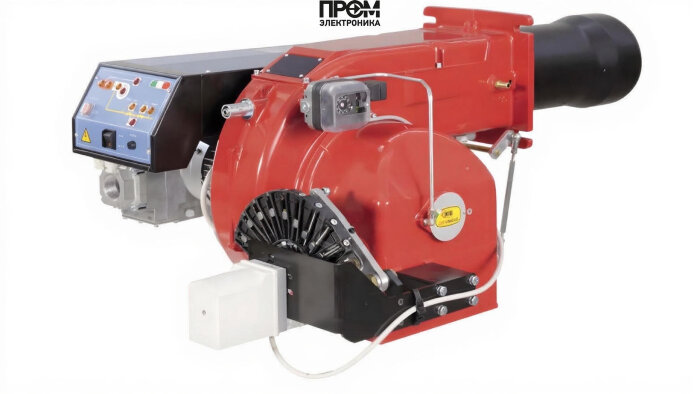

Газовая горелка CIB Unigas P61 M-.PR.L.RU.A.1.65.EA

Газовая горелка CIB Unigas P61 M — техническое описание и ключевые особенности

Промышленная модулируемая газовая горелка CIB Unigas P61 M спроектирована для стабильной и экономичной подачи тепловой энергии в котельных решениях мощностью 160–800 кВт. Конструкция ориентирована на долговременную эксплуатацию в промышленных и коммунально-бытовых установках: прочный корпус, удлинённая пламенная труба 433 мм и узлы с доступом для сервисного обслуживания. В тексте приведены составные детали горелки и их функциональная роль для обеспечения надежной модуляции и безопасности работы.

Основные узлы и функции

• Топливный насос — обеспечивает стабильную подачу газа или газовоздушной смеси на рампу, поддерживая требуемый расход и давление.
• Датчик пламени — контролирует наличие горения и передаёт сигнал в систему безопасности для аварийного прекращения подачи топлива.
• Топочный автомат — электронный контроллер управления последовательностью розжига, мониторинга и модуляции мощности (EA).
• Трансформатор розжига — генерирует импульсы высокого напряжения для инициации искры на электрода(ах) и устойчивого зажигания смеси.
• Реле давления — защищает систему от аварийных перепадов давления и блокирует работу при отклонениях от заданного диапазона (рампа 4.1–13 мбар).
• Форсунки — регулируемые элементы газовой рампы, обеспечивают точное формирование расхода и состава горючей смеси.
• Сервопривод — механический привод для позиционирования дроссельной заслонки и регулировки модуляции нагрузки.
• Клапан — запорные и предохранительные клапаны в составной группе, обеспечивающие герметичность и безопасность при останове горелки.
• Электроды — элементы розжига и контроля пламени, устойчивые к термонагрузкам и подлежащие регулярной замене в сервисном интервале.

Технические параметры и эксплуатация

• Мощность: 160–800 кВт; номинальный диаметр фланца: DN65;
• Электропитание: 220/380 В, двигатель 1100 Вт, потребление до 1600 Вт;
• Противодавление: -1…7 мбар; расход газа: 17–84.7 нм³/ч;
• Класс защиты IP40, рабочая температура -10…+50 °C, вес 68 кг.

Обслуживание и SEO-ориентированные рекомендации

• Регулярная проверка датчика пламени, состояния электродов и форсунок — ключ к стабильной работе и энергоэффективности.
• Калибровка топочного автомата и проверка реле давления не реже раза в год.
• Использование оригинальных запчастей CIB Unigas (форсунки, клапаны, трансформатор розжига) снижает риск простоев.

Данный технический набор обеспечивает надёжную интеграцию горелки CIB Unigas P61 M в современные котельные проекты 2026 года, где ключевыми требованиями являются модуляция мощности, безопасность и минимизация эксплуатационных затрат.
