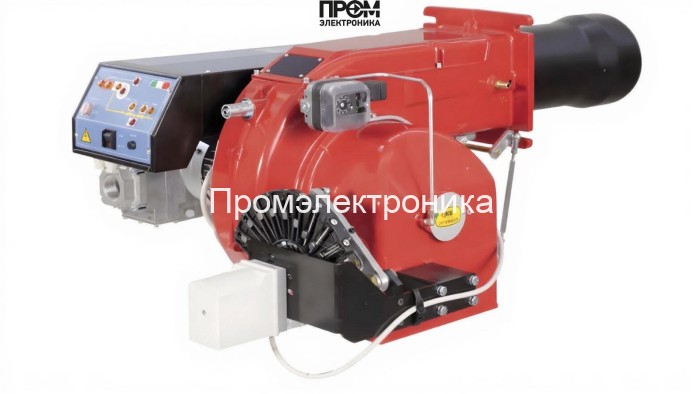

Газовая горелка CIB Unigas P61 M-.MD.L.RU.A.1.40.ES — техническое описание и состав

Техническое описание предназначено для инженеров и монтажников котельных установок. Горелка CIB Unigas P61 — модулируемая промышленная газовая горелка диапазона 160–800 кВт, спроектирована для длительной эксплуатации в условиях промышленной теплотехники. В конструкции учтены требования по безопасности, интеграции в систему автоматики и обслуживаемости при эксплуатации в диапазоне температур от −10 до +50 °C.

Ключевые параметры

• Мощность: 160–800 кВт.
• Питание: 220/380 В; электродвигатель 1100 Вт, потребляемая мощность 1600 Вт.
• Длина пламенной трубы: 433 мм (удлинённая исполнение).
• Давление рампы: 4.8–27.5 мбар; противодавление в камере до 7 мбар.
• Класс защиты: IP40; габариты 116.9×81.2×46.4 см, масса 68 кг.

Конструкция и основные узлы

Механическая и электрическая структура горелки обеспечивают модульность, доступ для обслуживания и быструю диагностику. Основные составные элементы:

• Топливный насос — обеспечивает стабильную подачу и поддержание давления газа в рампе при изменении нагрузки.
• Форсунки — распределяют газ в зоне горения, выполнены для равномерного факела и минимизации эмиссии.
• Датчик пламени — оптический/ионный элемент контроля наличия факела и передачи сигнала в топочный автомат.
• Топочный автомат — контроллер ES для модуляции, защиты и интерфейса с верхним уровнем автоматики котельной.
• Трансформатор розжига — высоковольтный узел для формирования искрового поджига электродов.
• Электроды — комплект для поджига и контроля пламени с доступной заменой в полевых условиях.
• Сервопривод — моторный привод заслонок/регуляторов подачи воздуха и газа для точной модуляции.
• Клапан(ы) — запорная арматура, включающая рабочий и предохранительный клапаны, опционально блок контроля герметичности.
• Реле давления — блок контроля давления газа на входе/рампе с функцией отключения при нештатных значениях.

Эксплуатация и техническое обслуживание

• Регулярно проверять герметичность газовой рампы и состояние уплотнений; рекомендован интервал — не реже одного года.
• Проверять работоспособность датчика пламени и трансформатора розжига при каждом плановом запуске.
• Контролировать износ форсунок и электроды, заменять по регламенту или при снижении качества поджига.
• Тестировать реле давления и клапаны, проводить функциональную проверку сервопривода и модуля ES перед сезонной эксплуатацией.

Интеграция и преимущества

• Совместимость с системами автоматизации котельной по цифровым и аналоговым интерфейсам.
• Модулируемая подача топлива и воздуха обеспечивает экономию топлива и снижение пиковых нагрузок.
• Удлинённая пламенная труба и стабильная геометрия факела — решение для камер с противодавлением и технологических печей.

Данная реализация CIB Unigas P61 ориентирована на современные требования промышленной энергетики 2026 года: повышенная энергоэффективность, готовность к интеграции в цифровые системы управления и простота сервисного обслуживания. При проектировании систем учтите требования по давлению рампы, типу подключения Rp 1 1/2" и обеспечение доступа к ключевым узлам — топливному насосу, трансформатору розжига и топочному автомату для быстрой диагностики и замены расходников.
