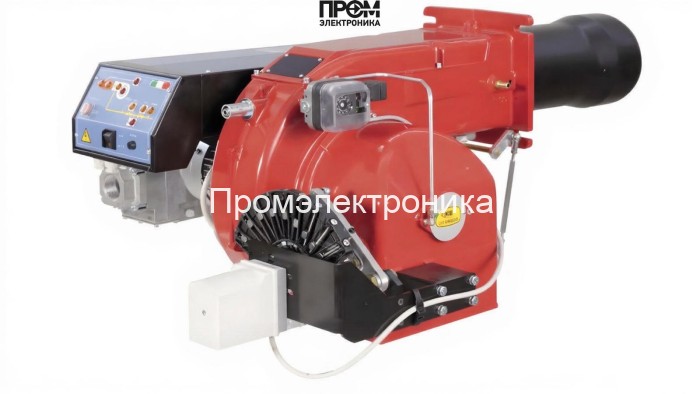

Газовая горелка CIB Unigas P61 M-.AB.S.RU.A.1.40 — техническое описание и состав узлов

Техническое описание предназначено для специалистов по монтажу, наладке и обслуживанию котельного оборудования. Газовая горелка CIB Unigas P61 — двухступенчатая промышленная горелка с регулировкой мощности в диапазоне 160–800 кВт, обеспечивающая стабильное горение при давлении газовой рампы 4.8–27.5 мбар и расходе 17–84.7 нм³/ч. Конструкция модульная, что упрощает замену узлов и сокращает время ТО. Питание — 220/380 В, электродвигатель 1100 Вт, потребляемая мощность 1600 Вт. Класс защиты IP40, габариты 100.9×81.2×46.4 см, вес 68 кг.

Ключевые технические параметры

• Тип топлива: газовая; исполнение — двухступенчатое.
• Мощность: 160–800 кВт; длина пламенной трубы — 343 мм.
• Давление рампы: 4.8–27.5 мбар; противодавление в камере сгорания: 0–7 мбар.
• Электропитание: 220/380 В; электродвигатель — 1100 Вт; потребляемая мощность — 1600 Вт.
• Подсоединение: фланец Rp 1 1/2".

Состав основных узлов и их функции

• Топливный насос — обеспечивает стабильную подачу газа в рампу при изменениях давления в магистрали; в составе рампы выполнены регуляторы и запорная арматура.
• Датчик пламени — оптический/ионный контроль наличия пламени; используется для блокировки подачи топлива при нестабильном горении.
• Топочный автомат — логический контроллер запуска, контроля и защиты горелки; реализует последовательность розжига и защитные сценарии.
• Трансформатор розжига — формирует высоковольтный импульс для электрода розжига; обеспечивает надежную инициацию горения.
• Реле давления — контролирует давление в рампе и в камере; блокирует работу при выходе параметров за допустимые пределы.
• Форсунки — обеспечивают дозированную подачу газа в голову сгорания и формирование устойчивой факелно-воздушной смеси.
• Сервопривод — управляет положением дроссельных органов и клапанов при переходе между ступенями мощности.
• Клапан (запорный/предохранительный) — обеспечивает герметичность магистрали и аварийную остановку подачи топлива.
• Электроды — элементы розжига и контроля искры; изготовлены и установлены для обеспечения стабильной точки воспламенения.

Особенности эксплуатации и обслуживание

• Модульная схема упрощает замену топливного насоса, форсунок и электродов без демонтажа корпуса.
• Регулярно проверять датчик пламени и трансформатор розжига — критические элементы безопасности.
• Контроль давления рампы и состояние реле давления — обязательная часть ТО для поддержания диапазона 4.8–27.5 мбар и расхода 17–84.7 нм³/ч.
• Рекомендуется периодическая проверка работы сервопривода и состояния клапанов, а также инспекция электрических соединений при питании 220/380 В.

Горелка CIB Unigas P61 предназначена для промышленных и коммунально‑бытовых котельных, где важны точность управления, безопасность и простота обслуживания. При проектировании систем отопления и замене узлов ориентируйтесь на данные по габаритам, массе и рабочим параметрам для корректного подбора комплектующих и обеспечения эффективной эксплуатации.
