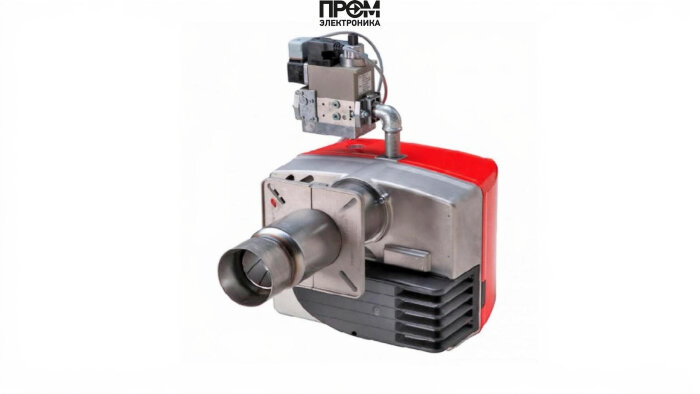

Газовая горелка CIB Unigas NG200 M-.TN.L.RU.A.0.20

Техническое описание газовой горелки CIB Unigas NG200 M-.TN.L.RU.A.0.20

Профессиональная газовая горелка CIB Unigas NG200 — промышленное одноступенчатое решение для водогрейных и паровых котлов мощностью 85–200 кВт. Конструкция ориентирована на надёжную длительную работу при питании 220 В, с потребляемой электрической мощностью 480 Вт и электродвигателем 180 Вт. Удлинённая пламенная труба 270 мм обеспечивает стабильную форму факела и равномерное распределение тепла в топочной камере. Класс защиты электрооборудования — IP40, масса комплекта около 20 кг.

Ключевые технические параметры

• Мощность: 85–200 кВт.
• Тип топлива: природный газ (метан).
• Длина пламенной трубы: 270 мм (удлинённая).
• Расход газа: 9–21 нм³/ч.
• Давление на рампе: 4–22.4 мбар; противодавление −1…5 мбар.
• Питание: 220 В, электропитание системы — 480 Вт.
• Соединение газовой рампы: Rp 3/4".
• Рабочая температура: −10…+50 °C.

Конструктивные составные элементы (основные детали)

Горелка NG200 спроектирована как модульная система, включающая следующий набор компонентов, критичных для безопасности и точности горения:

• Топливный насос — обеспечивает стабильную подачу газа при изменениях давления в магистрали и компенсирует перепады, интегрируется в рампу и систему регулирования.
• Датчик пламени — контролирует присутствие факела, подаёт сигнал на топочный автомат для отключения подачи при пропадании пламени.
• Топочный автомат — логический контроллер последовательности пуска/остановки, реализует алгоритмы безопасности и блокировки.
• Трансформатор розжига — формирует искровой импульс для поджига смеси на электродах.
• Реле давления — контролирует давление газа в системе и выдаёт аварийные сигналы при выходе параметров за пределы допустимых.
• Форсунки — комплект сменных сопел, обеспечивающих точную подачу объёма газа в зависимости от режима работы и типа топлива.
• Сервопривод (серво) — управляет заслонками подачи и фазой смесеобразования, обеспечивает быстрые и точные переходы между режимами.
• Клапан (газовый запорный) — электромагнитный/пневматический клапан в рампе для аварийного и рабочегo запирания подачи топлива.
• Электроды — высоковольтные элементы розжига и контроля плазмы, устойчивые к термическим нагрузкам и коррозии.

Особенности конструкции и эксплуатации

• Модульность облегчает замену форсунок, электродов и электронных блоков без демонтажа корпуса.
• Удлинённая пламенная труба уменьшает локальные перегревы стенок котла и повышает коэффициент теплоотдачи.
• Коммутационные элементы и органы управления соответствуют эксплуатационным требованиям IP40 и допускают установку в типовых котельных.

Рекомендации по монтажу и обслуживанию

• Монтаж и наладка — только квалифицированными инженерами с проверкой герметичности и измерением давления рампы.
• Перед пуском проверить корректность установки форсунок и работу трансформатора розжига с электродами.
• Профилактика — ежегодная проверка датчика пламени, реле давления, сервопривода и состояния клапанов; при интенсивной эксплуатации — контроль каждые 6 месяцев.

Данная конфигурация обеспечивает безопасную, предсказуемую и экономичную работу в диапазоне 85–200 кВт, совместима с котельными агрегатами, рассчитанными на подключение по стандарту Rp 3/4". Для адаптации на пропан необходима переналадка форсунок и регламент от производителя.
