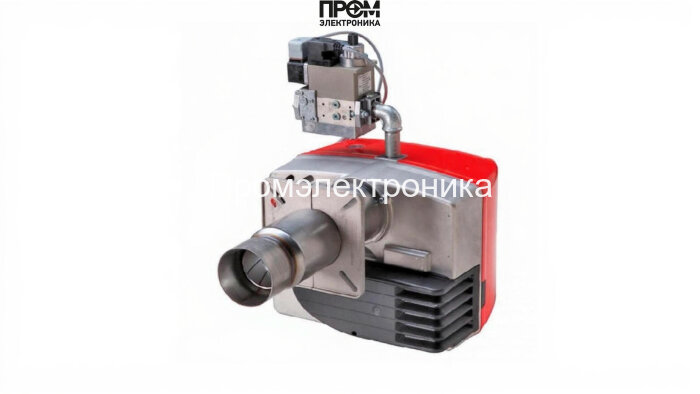

Газовая горелка CIB Unigas NG200 M-.PR.S.RU.A.0.25

Газовая горелка CIB Unigas NG200 — техническое описание и состав узлов

Предлагаемая горелка CIB Unigas NG200 M-.PR.S.RU.A.0.25 — промышленное решение с прогрессивной модуляцией для котельных и технологических печей. Описание составлено в техническом стиле с акцентом на эксплуатационные параметры, интеграцию в систему и состав основных узлов. Текст оптимизирован под требования SEO 2026: используются тематические ключи (газовая горелка, модуляция мощности, энергоэффективность, надежность, сервисное обслуживание) и семантические синонимы для улучшения индексации и релевантности.

Ключевые параметры

• Мощность: 42–200 кВт — широкая зонность применения для малых и средних котельных.
• Топливо: природный газ (метан); расход: 4.4–21 нм³/ч.
• Давление газовой рампы: 0.62–14.85 мбар; тип соединения: Rp 1".
• Электропитание: 220 В; электрическая мощность: 480 Вт; электродвигатель 180 Вт.
• Длина пламенной трубы: 170 мм; противодавление: -1…5 мбар; класс защиты IP40.

Состав основных узлов (обязательные детали)

• Топливный насос — обеспечивает стабильную подачу газа и поддержание рабочего давления рампы.
• Форсунки — формируют факел и дозируют поток топлива в зону смешения.
• Клапан (включая запорные и предохранительные элементы) — реализует гидравлическую защиту и аварийное отключение.
• Сервопривод — механический привод регулирования для плавной модуляции тяги и подачи.
• Трансформатор розжига и электроды — инициируют стабильную искру при старте, гарантируя надежный поджиг при любых условиях.
• Датчик пламени — контролирует наличие факела и обеспечивает логическую защиту от затухания.
• Топочный автомат — программируемый контроллер управления процессом горения и защитными алгоритмами.
• Реле давления — сигнализирует о отклонениях рабочего давления и интегрируется в цепь аварийного отключения.
• Топочная арматура и газовая рампа — базовый каркас для монтажа и подключения к котлу.

Особенности конструкции и эксплуатации

• Прогрессивная модуляция снижает количество циклов включения/выключения, повышая КПД и срок службы теплогенератора.
• Компактные габариты (56×37.4×56.5 см) и масса ~20 кг упрощают монтаж и обслуживание.
• Электрооборудование с классом IP40 требует защиты при эксплуатации в агрессивных или влажных помещениях.
• Рекомендованное обслуживание: ежегодная проверка газовой рампы, тестирование датчика пламени и реле давления; при интенсивной эксплуатации — более частые проверки.

Интеграция и совместимость

• Подходит для водогрейных и паровых котлов мощностью до 200 кВт с подключением Rp 1" и возможностью противодавления до 5 мбар.
• Модульность узлов (насос, клапаны, сервопривод, автоматика) облегчает модернизацию и замену без демонтажа всей конструкции.

Заключение: CIB Unigas NG200 — технически сбалансированная газовая горелка для задач, требующих точной модуляции, высокой надежности узлов и упрощённого сервиса. Наличие ключевых компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает полноту функционала и соответствие требованиям безопасности промышленной эксплуатации.
