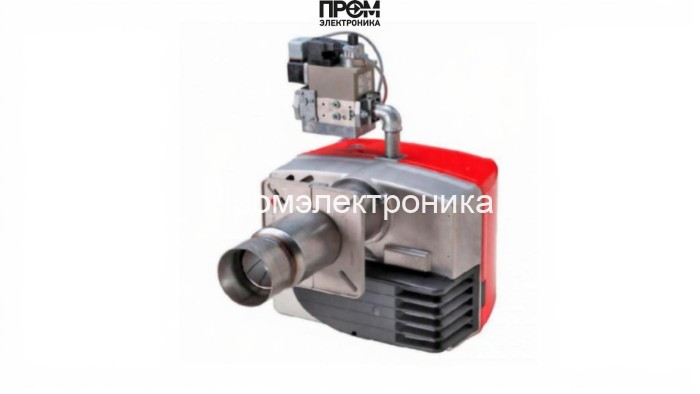

Газовая горелка CIB Unigas NG200 M-.AB.S.RU.A.0.20

Газовая горелка CIB Unigas NG200 M-.AB.S.RU.A.0.20 — техническое описание и состав узлов

Газовая горелка CIB Unigas NG200 — промышленный двухступенчатый агрегат мощностью 42–200 кВт, предназначенный для стабильного и безопасного сжигания природного газа в котельных и технологических печах. Конструкция ориентирована на простоту обслуживания, точное регулирование подачи топлива и соответствие современным стандартам энергоэффективности 2026 года. В описании учтены функциональные узлы и их роль в обеспечении надежной работы системы.

Ключевые параметры (кратко)

• Мощность: 42–200 кВт;
• Тип: двухступенчатая;
• Расход газа: 4.4–21 нм³/ч;
• Давление на рампе: 1.25–23 мбар; противодавление −1…5 мбар;
• Электропитание: 220 В, электродвигатель 180 Вт, потребляемая мощность ≈480 Вт;
• Длина пламенной трубы: 170 мм; тип соединения: Rp 3/4\"; IP40; масса 20 кг.

Состав и назначение основных узлов горелки

Для обеспечения стабильного горения и быстрого реагирования системы управления горелка NG200 включает набор узлов, каждый из которых выполняет специализированную функцию:

• топливный насос — обеспечивает стабильную подачу газа к рампе при изменениях сетевого давления и поддерживает требуемый напор на форсунках;
• форсунки — формируют стабильную смесь топлива и воздуха, задавая геометрию факела и оптимизируя горение на разных ступенях мощности;
• клапан (основной и запорный) — обеспечивает дозирование газа, аварийное перекрытие и точную модуляцию в двух ступенях;
• серво-привод (сервопривод) — механический исполнитель для переключения ступеней и регулировки положения клапанов в системе управления;
• топочный автомат — электронный контроллер, реализующий логику розжига, контроля пламени, последовательности включений и защитных блокировок;
• датчик пламени — мониторит наличие устойчивого горения, передаёт сигнал в автомат и обеспечивает выключение в случае пропадания пламени;
• трансформатор розжига — формирует высоковольтный импульс для поджига газовой смеси на электродах;
• электроды — рабочие элементы поджига и контроля пламени, расположенные в головке сгорания для обеспечения надёжного старта;
• реле давления — контроль параметров газовой и пусковой линий, блокировка при выходе давления за допустимый диапазон.

Преимущества конструкции и эксплуатационные рекомендации

• Модульная архитектура упрощает ремонт и замену отдельных узлов без демонтажа головы сгорания.
• Двухступенчатое регулирование снижает цикличность включений и оптимизирует расход топлива.
• Рекомендуется регулярная проверка датчика пламени, электродов и уплотнений клапанов, а также профилактика трансформатора розжига и сервопривода раз в год.

NG200 — оптимальное решение для современных котельных и технологических установок, где важны безопасность, экономичность и простота обслуживания. При подборе интеграции с котлом соблюдайте паспортные требования по давлению и расходу газа и привлекайте сервисный центр для настройки и перевода на иной тип топлива.
