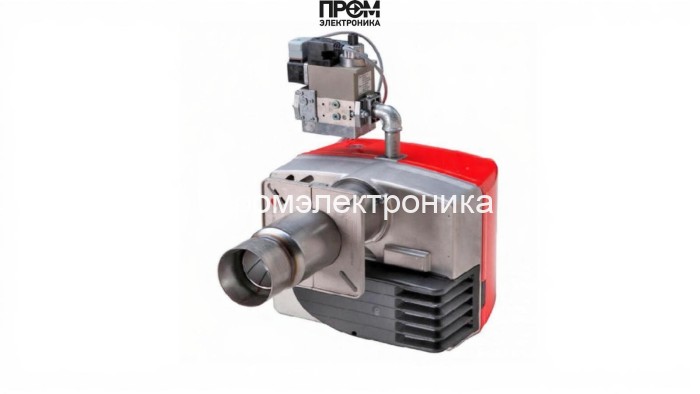

Газовая горелка CIB Unigas NG200 M-.AB.L.RU.A.0.20

Газовая горелка CIB Unigas NG200 — техническое описание и составные узлы

NG200 — промышленная двухступенчатая газовая горелка, спроектированная для надёжной работы на природном газе (метан) в диапазоне мощности 42–200 кВт. Конструкция ориентирована на устойчивое пламя, высокий КПД и простоту интеграции в современные котельные и технологические установки с учётом требований SEO 2026: акцент на энергоэффективность, низкие выбросы и длительную эксплуатацию.

Основные составные детали

• Топливный насос — поддерживает стабильную подачу газовой смеси на рампу и обеспечивает допустимый перепад давления при переходных режимах.
• Датчик пламени — контролирует наличие устойчивого горения и обеспечивает аварийное отключение при погасании пламени.
• Топочный автомат — электрический блок управления последовательностью розжига, переключения ступеней и защиты агрегата.
• Трансформатор розжига — генерирует высоковольтные импульсы для инициации искры на электродах при запуске.
• Реле давления — фиксирует перепады газа на рампе и блокирует подачу при выходе параметров за пределы нормы (1.25–23 мбар).
• Форсунки — формируют факел и обеспечивают оптимальное соотношение газа и воздуха для стабильного сгорания при расходе 4.4–21 нм³/ч.
• Сервопривод — управляет положением заслонок и клапанов двухступенчатой системы, обеспечивая точную модуляцию подачи топлива.
• Клапан — запорный элемент газовой рампы (тип соединения Rp 3/4"), отвечающий за герметичность и аварийную остановку подачи газа.
• Электроды — элементы розжига и контроля искры, рассчитанные на длительную эксплуатацию в условиях высоких температур и нагарообразования.

Ключевые технические характеристики

• Мощность: 42–200 кВт; двухступенчатая регулировка для оптимизации расхода и снижения пусковых пиков.
• Длина пламенной трубы: 270 мм — удлинённая труба для равномерного распределения тепловой нагрузки по теплообменнику.
• Питание: 220 В; электродвигатель 180 Вт; потребляемая мощность 480 Вт; класс защиты IP40.
• Рабочие давления: рампа 1.25–23 мбар; противодавление −1…5 мбар; расход газа 4.4–21 нм³/ч.
• Габариты и вес: 66×37.4×53.7 см, масса 20 кг — компактная компоновка для простоты монтажа и обслуживания.

Эксплуатация и обслуживание

• Регламентная проверка датчика пламени и электродов для поддержания безопасности и корректных сигналов от топочного автомата.
• Контроль герметичности рампы, состояния клапанов и реле давления; очистка форсунок от нагара для стабильного расхода газа.
• Проверка трансформатора розжига и электрических соединений, тестирование сервопривода и корректировок положения заслонок.
• Своевременная замена уплотнений и профилактика коррозии; соблюдение рабочих температур от −10 до +50 °C.

Конструкция NG200 обеспечивает надёжность и оперативную диагностику ключевых узлов, что делает её оптимальным выбором для коммерческих и промышленных котельных, где важны безопасность, экономичность и соответствие современным стандартам экологической и эксплуатационной эффективности.
